Pompa centrifuga sanitaria

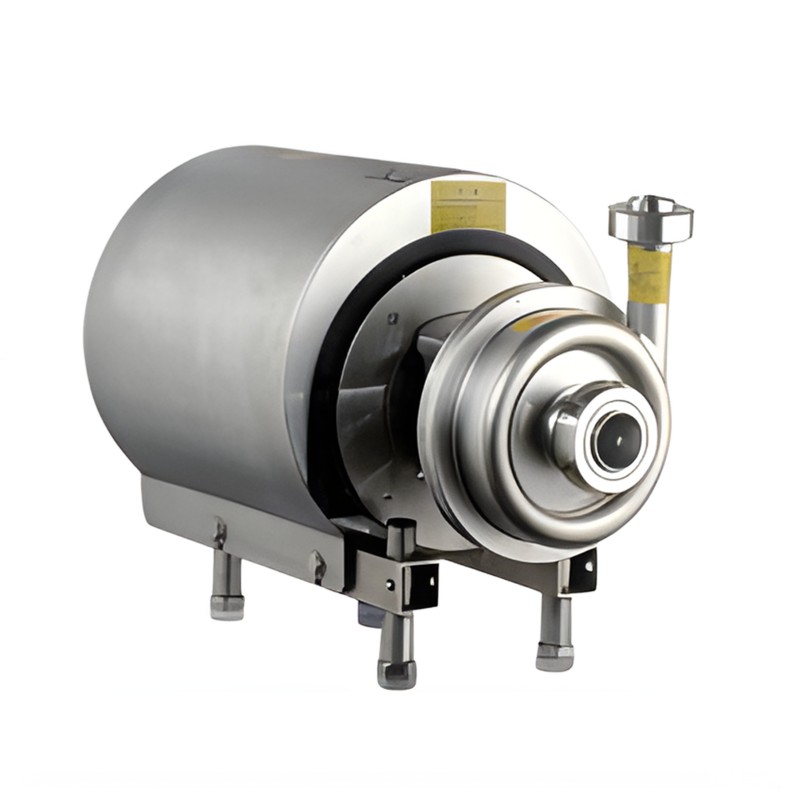

Pompa centrifuga serie AMH – Alta efficienza e design igienico

La pompa centrifuga sanitaria è una pompa centrifuga ad alte prestazioni ed economica progettata per soddisfare i severi requisiti delle applicazioni igieniche, garantendo al tempo stesso una movimentazione delicata del prodotto e un'eccellente resistenza chimica. La serie AMH è disponibile in nove diverse dimensioni: AMH-5, -10, -15, -20, -25, -30, -35, -40 e -45, offrendo opzioni versatili per soddisfare varie esigenze di processo.

Progettazione standard

Ogni pompa AMH è composta da un motore elettrico standard, un albero della pompa, un giunto flessibile (AMH-5 utilizza un bullone a cuneo), un adattatore, una piastra posteriore, una girante, un corpo della pompa e una tenuta meccanica. Tutti i modelli sono completamente compatibili con i sistemi CIP (Clean-In-Place), caratterizzati da principi di progettazione igienica con transizioni ad ampio raggio e guarnizioni pulibili per garantire un'igiene ottimale.
Per le applicazioni igieniche, le pompe AMH sono dotate di una resistente copertura del motore in acciaio inossidabile che protegge il motore e supporta le operazioni sanitarie. Ogni unità AMH completa include quattro gambe di supporto regolabili in acciaio inossidabile per un'installazione stabile e flessibile.
Per le applicazioni industriali (non igieniche), le pompe AMH sono disponibili senza copertura del motore in acciaio inossidabile, offrendo una soluzione più economica pur mantenendo prestazioni robuste.

Parametro

Guarnizione dell'albero

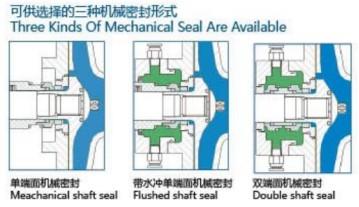

La pompa AMH è dotata di una tenuta meccanica singola esterna o di una tenuta meccanica flussata ad acqua. L'anello di tenuta stazionario è realizzato in acciaio inossidabile AISI 316L combinato con carburo di silicio o carburo di tungsteno, mentre l'anello di tenuta rotante è generalmente realizzato in carbonio di alta qualità (grafite). Per le configurazioni con lavaggio ad acqua, è inclusa anche una guarnizione a labbro durevole per migliorare le prestazioni a lungo termine. Inoltre, la pompa AMH può essere dotata opzionalmente di una doppia tenuta meccanica per soddisfare i requisiti di processo più esigenti, garantendo un funzionamento affidabile in un'ampia gamma di condizioni sanitarie e industriali.

Tenuta dell'albero flussata (da AMH-5 a AMH-45):
Pressione massima dell'acqua in ingresso: 1 bar
Consumo d'acqua: 0,25 - 0,5 L/min
Doppia tenuta meccanica dell'albero:
Massima pressione dell'acqua in ingresso (da AMH-5 a AMH-45): 500 kPa (5 bar)
Consumo d'acqua: 0,25 - 0,5 L/min
Connessioni per FSS e DMSS:
Filettatura esterna R 1/8" (BSP).
Motore:
Motore flangiato su piede secondo norma metrica IEC
2 poli = 3000 giri/min a 50 Hz
Protezione IP55
Classe di isolamento F
Voltaggio e frequenza:
Trifase, 50 Hz, 220-240 V Δ / 380-420 V Y per ≤ 4 kW
Trifase, 50 Hz, 380-420 V Δ / 660-690 V Y per ≥ 5,5 kW
Dimensioni del motore:
50 Hz: 0,75, 1,1, 1,5, 2,2, 3, 4, 5,5, 7,5, 11, 15, 18,5, 22 kW
Informazioni per l'ordinazione:
Si prega di specificare quanto segue al momento dell'ordine:
Tipo di pompa
Voltaggio e frequenza
Tipi di connessione
Portata, pressione e temperatura
Densità e viscosità del prodotto
Opzioni aggiuntive

AMH-5

AMH-10

AMH-15

AMH-20

AMH-25

AMH-30

AMH-35

AMH-40
