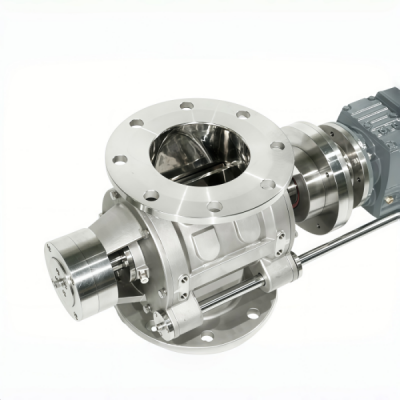

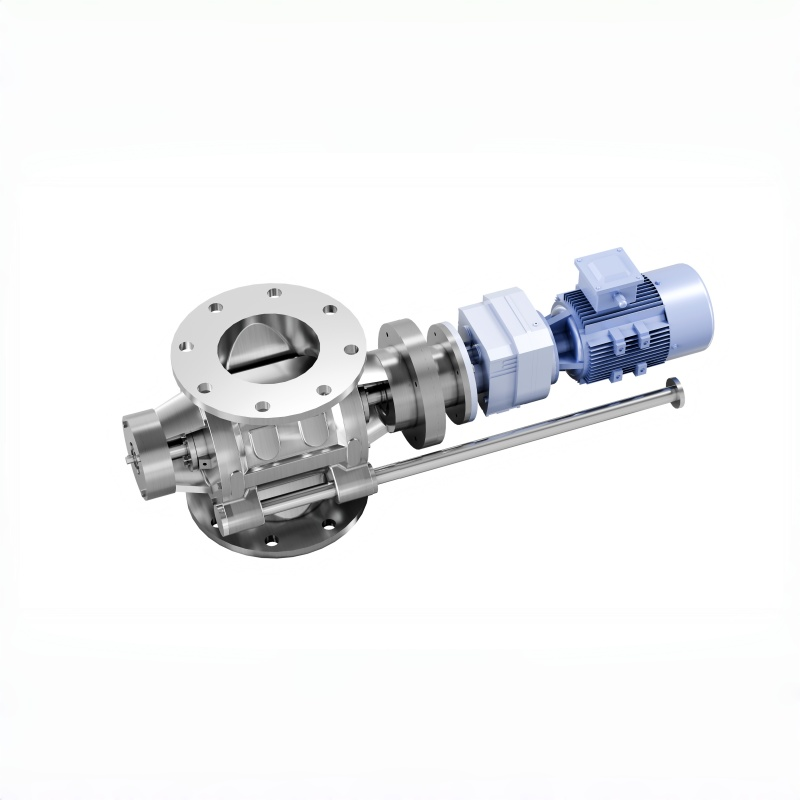

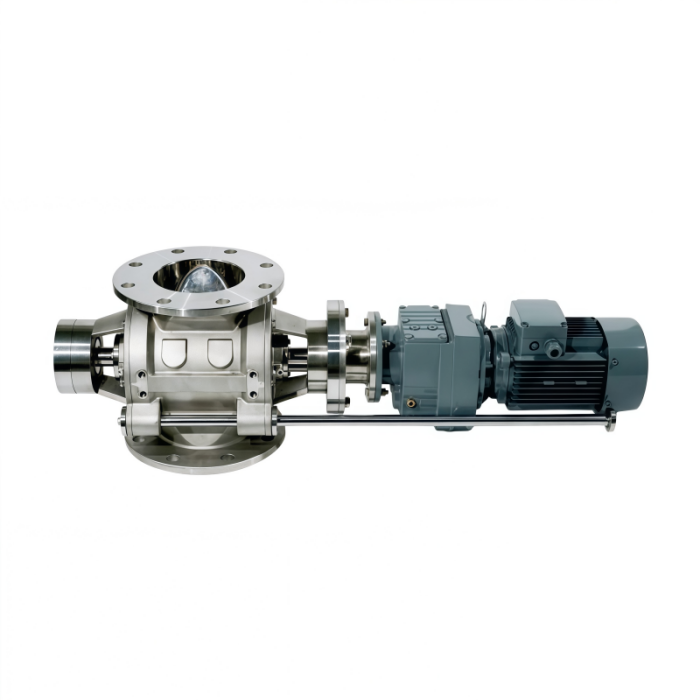

Valvole rotanti a camera d'aria a pulizia rapida

Principio di funzionamento

Il materiale stoccato nella tramoggia superiore confluisce sotto la forza di gravità nelle tasche del rotore. Poiché il rotore ruota continuamente, il materiale viene scaricato in modo controllato e continuo all'uscita. Pertanto, la valvola rotativa consente un dosaggio preciso e uno scarico continuo di materiali solidi sfusi.

È ampiamente utilizzato per il trasporto di materiali granulari, in polvere e altri materiali solidi sfusi. Sia nei sistemi di trasporto a pressione positiva che nei sistemi di trasporto a vuoto, la valvola rotativa fornisce un'alimentazione uniforme e stabile nella tubazione di trasporto, garantendo un flusso di materiale costante e una velocità di trasporto stabile, che garantisce un funzionamento affidabile del sistema.

Essendo un dispositivo di alimentazione semplice ed efficiente, la valvola rotativa della sacca d'equilibrio offre un funzionamento stabile, una facile rimozione del rotore e una comoda pulizia. È adatto alla movimentazione di polveri e granuli ed è ampiamente applicato in settori quali la produzione di batterie al litio, la lavorazione chimica, la movimentazione di polveri farmaceutiche e alimentari.

Inoltre la valvola rotativa è dotata di un sistema di tenuta del gas. Introducendo il gas sigillante nell'area di tenuta del rotore, si forma una barriera stabile al gas, prevenendo efficacemente la fuoriuscita di materiale ed eliminando il passaggio del gas tra diverse zone di pressione. Ciò garantisce prestazioni affidabili sia in condizioni di pressione positiva che di trasporto a vuoto.

Specifica tecnica

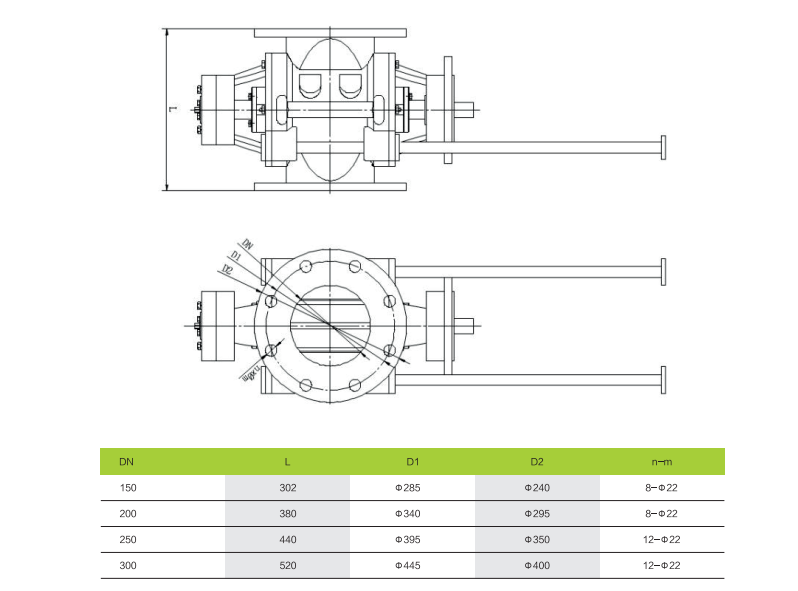

▪ Dimensioni: DN150–DN300

▪ Pressione di esercizio: da -0,1 MPa a 0,15 MPa

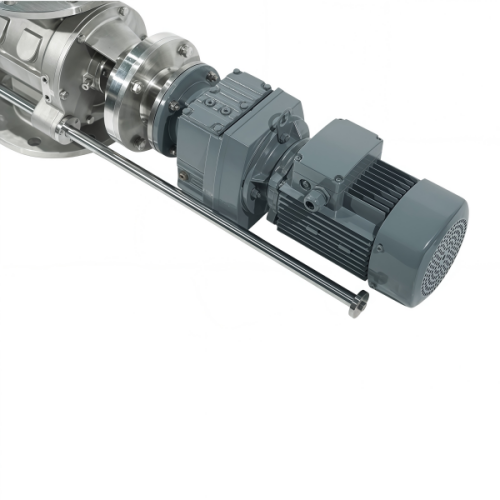

▪ Attuatore: Motoriduttore (standard)

▪ Temperatura di lavoro: da -20°C a +150°C

▪ Materiale (parti metalliche): acciaio inossidabile 316L/304 (parti a contatto con il fluido)

 Acciaio inossidabile 304 (parti non bagnate)

▪ Materiale di tenuta: fluoroelastomero (FKM), conforme a FDA 21 CFR 177.2660 (standard)

▪ Finitura superficiale: Ra < 0,4 μm (parti bagnate)

▪ Tipo di pressione: design non a tenuta d'aria/non a tenuta di pressione (standard)

▪ Standard di connessione: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ Tipo di connessione: connessione flangiata
