Porto di trasferimento rapido

Integrazione Alpha Port per isolatori e sistemi di trasferimento: movimentazione sicura e asettica dei materiali

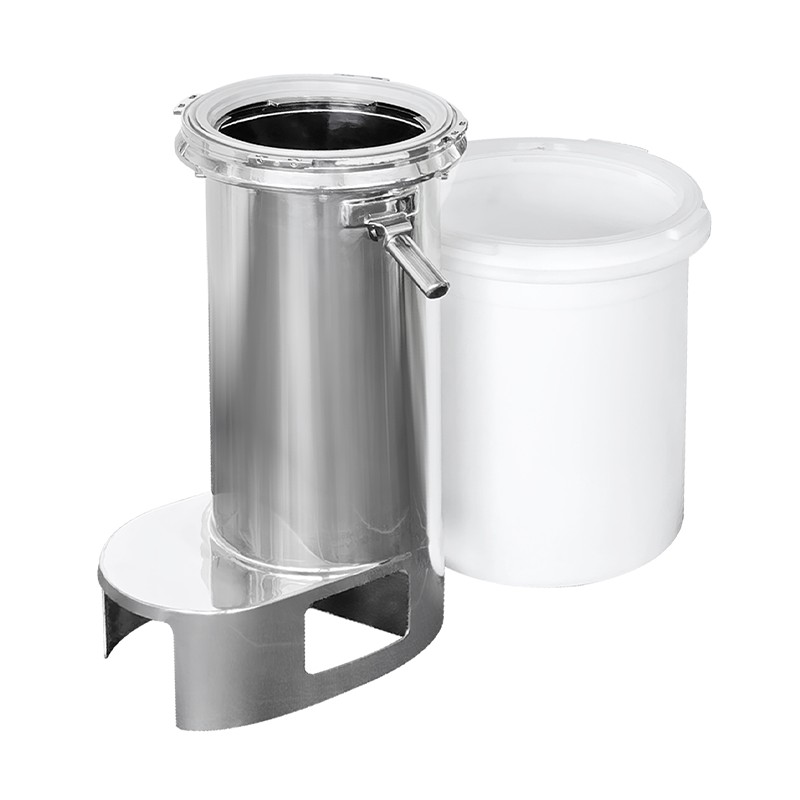

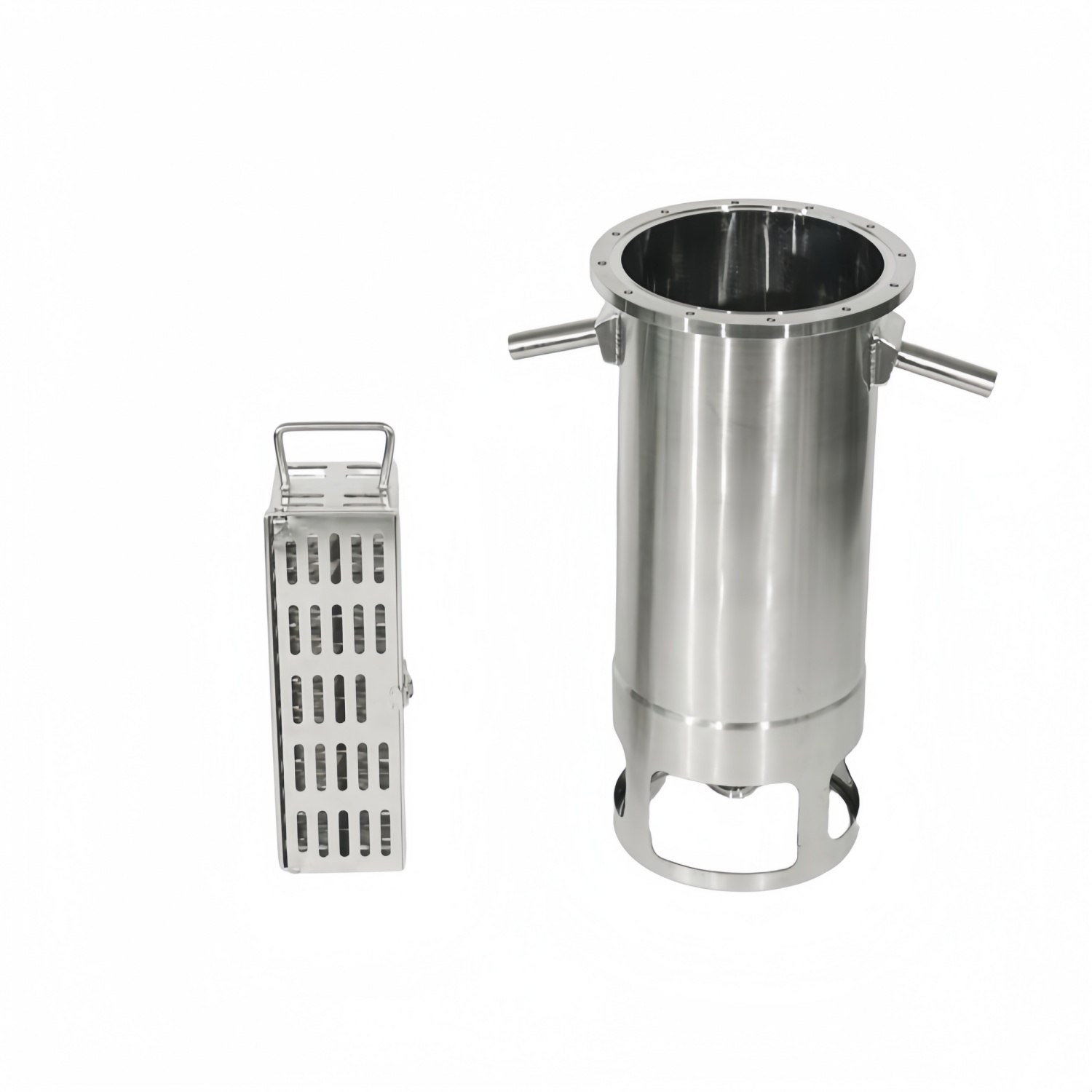

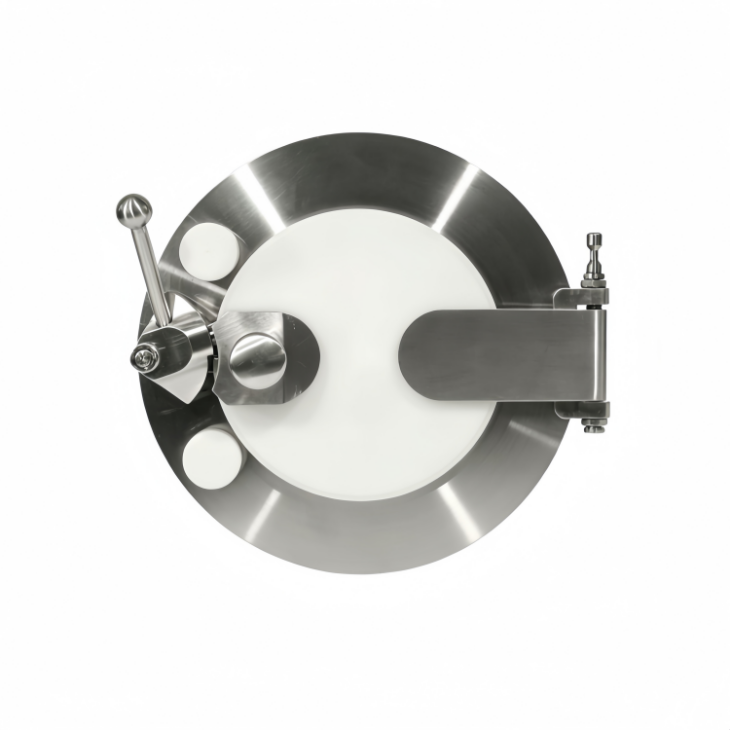

La porta Alpha è progettata per essere integrata nei punti di ingresso e uscita di isolatori o sistemi di trasferimento di contenimento. Si interfaccia perfettamente con i contenitori Beta, disponibili in acciaio inossidabile o plastica. Gli operatori possono aprire la porta Alpha dall'interno dell'isolatore tramite una porta per guanti, consentendo il trasferimento sicuro e asettico dei materiali nel contenitore Beta.
Il sistema garantisce che il contenitore Beta possa essere sbloccato solo quando la porta della porta Alpha è completamente chiusa, mantenendo così un ambiente sicuro e privo di contaminazioni. La sigillatura critica rimane intatta durante tutto il processo di aggancio e sgancio.

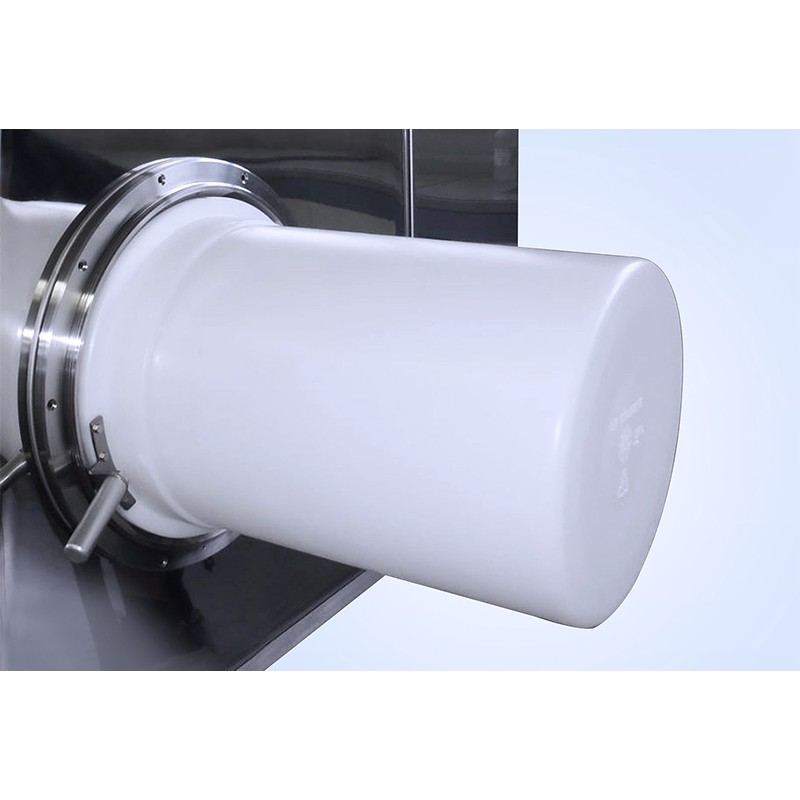

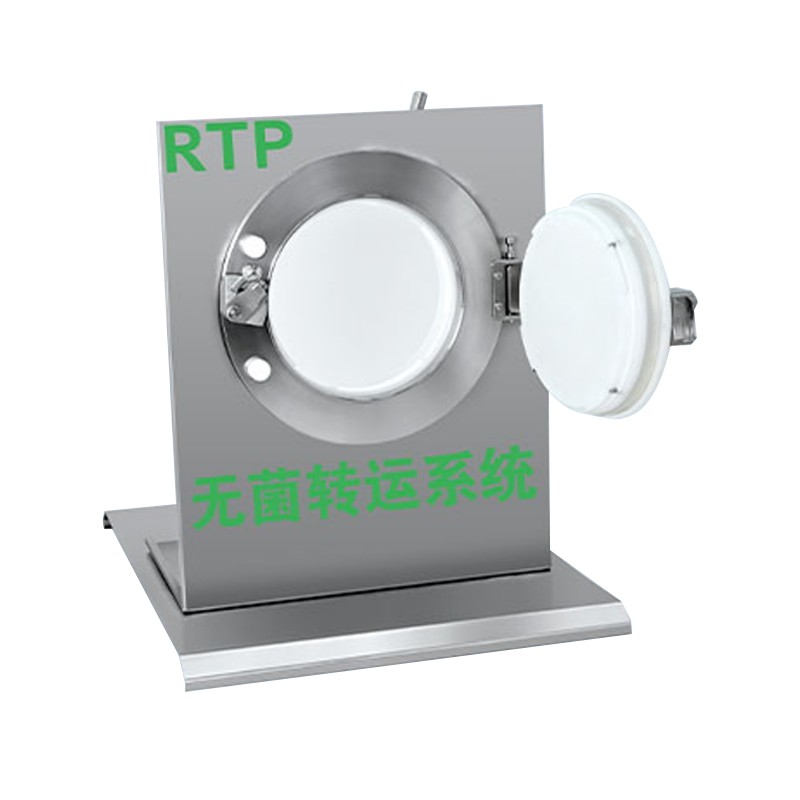

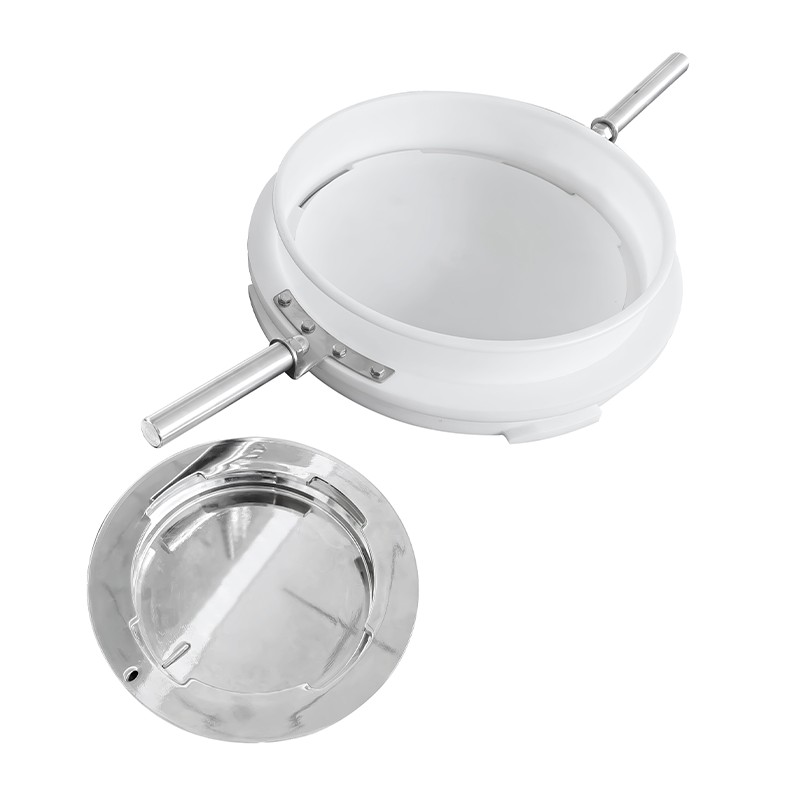

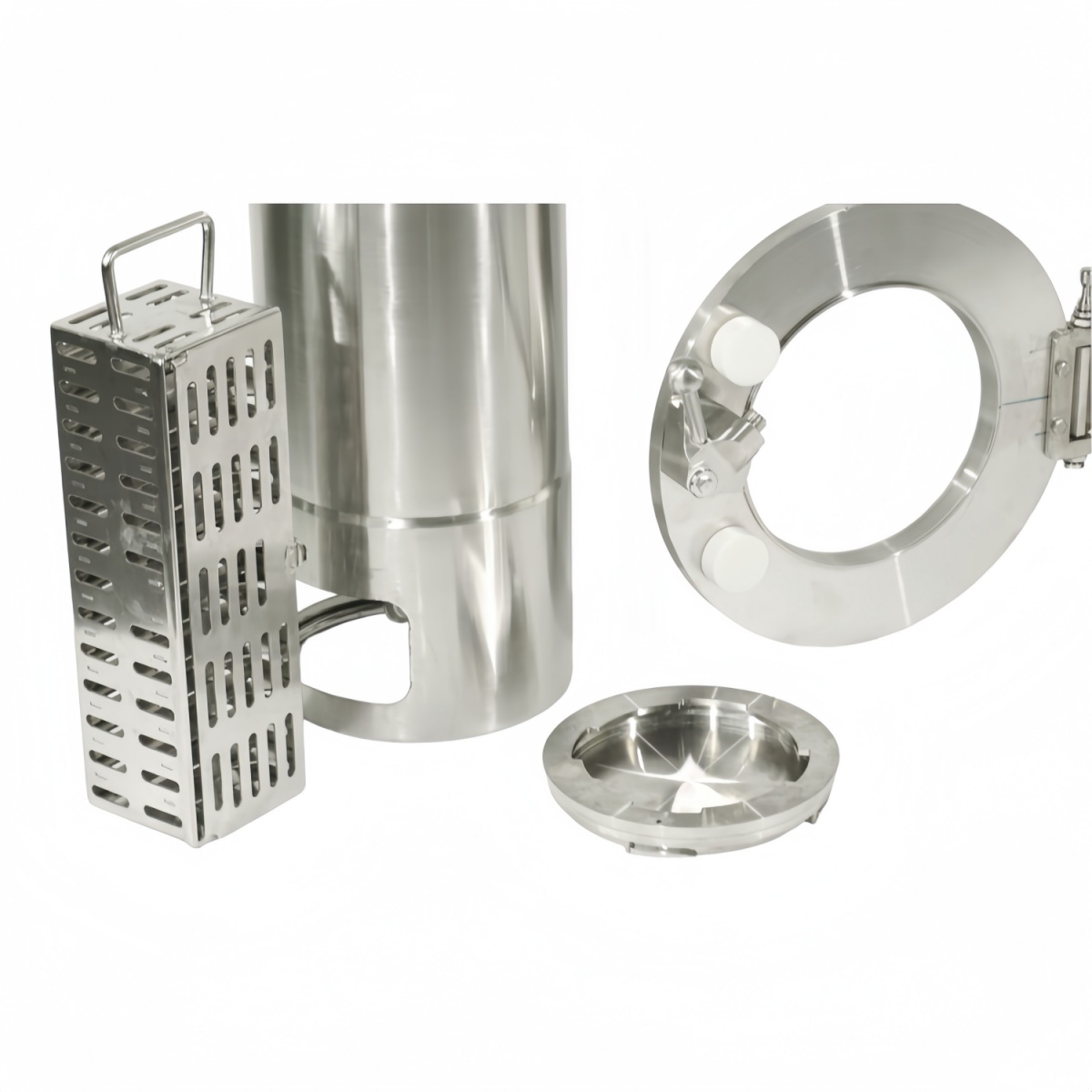

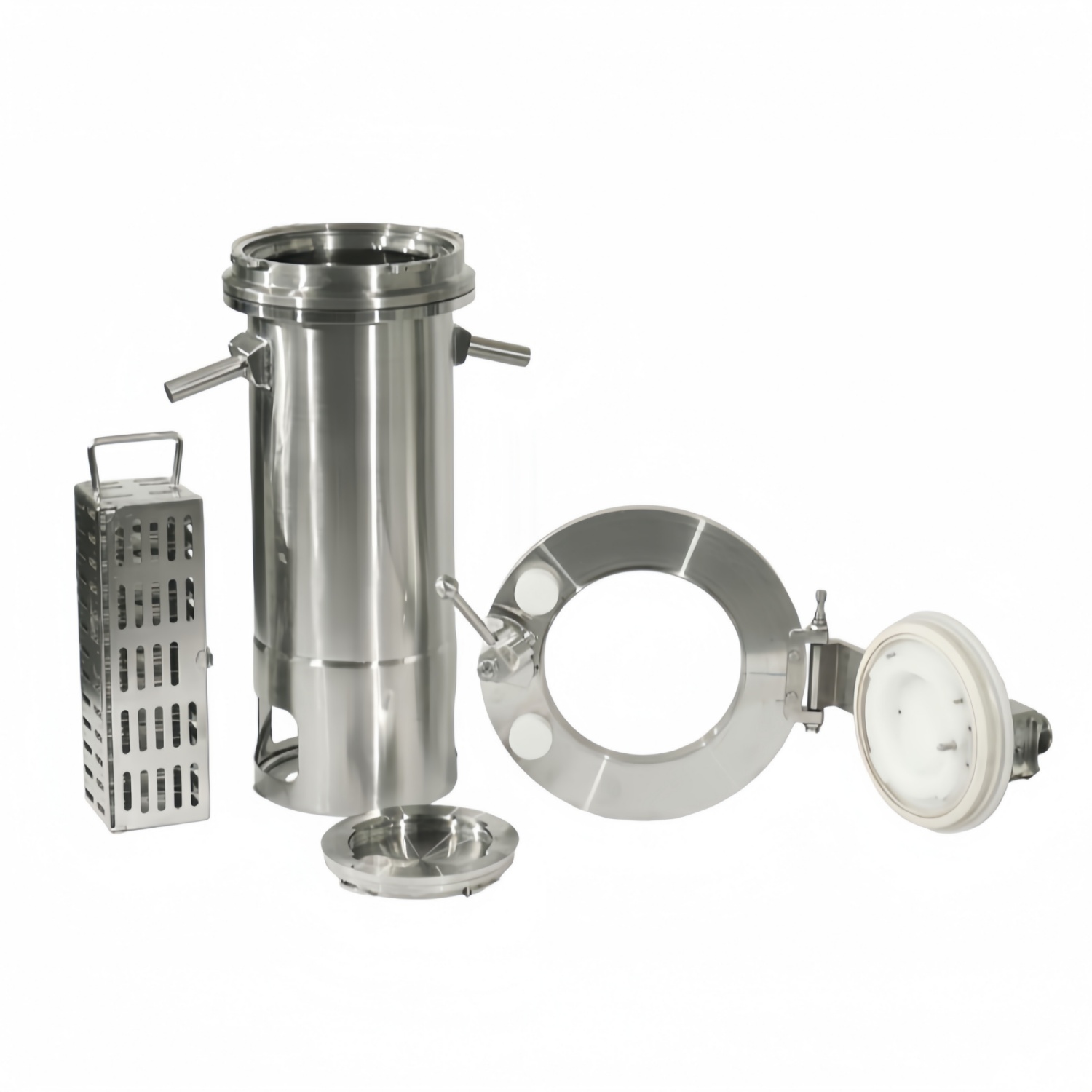

Il sistema RTP (Rapid Transfer Port) è costituito da due componenti principali: l'unità Alpha e l'unità Beta. Ogni unità è dotata di propria porta, guarnizioni ad alte prestazioni e un robusto meccanismo di interblocco. L'unità Alpha è generalmente montata sulla parete di un isolatore o di un vano portaoggetti, mentre l'unità Beta è portatile e utilizzata per trasferire prodotti o rifiuti dentro e fuori l'area di contenimento.
Quando le unità Alpha e Beta sono agganciate correttamente, i materiali possono essere spostati in modo rapido e sicuro senza violare l'ambiente sterile o contenuto. Il sistema di interblocco sulla porta Alpha garantisce un aggancio Alpha-Beta sicuro e affidabile, assicurando che la porta Alpha non possa essere aperta a meno che l'unità Beta non sia completamente e correttamente collegata.

Parametro

◆ Materiale del corpo: acciaio inossidabile 316L (parti a contatto con il prodotto) e acciaio inossidabile POM/304 (parti senza contatto)
◆ Materiale di tenuta: gomma al fluoro (FKM), gomma siliconica - conforme a FDA 21 CFR 177.2600 (standard)
◆ Finitura superficiale: Ra < 0,4 µm (superfici a contatto con il prodotto); Ra < 0,8 µm (superfici senza contatto)
◆ Livello di contenimento: classificazione di tenuta fino a OEB4

Il cuore del sistema di trasferimento è la porta Alpha, il cui meccanismo di interblocco sicuro garantisce la completa sicurezza durante le operazioni di connessione e disconnessione. Il sistema si basa sull'interazione tra i componenti Alpha e Beta, ciascuno dotato di porta, meccanismo di chiusura ed elementi di tenuta.

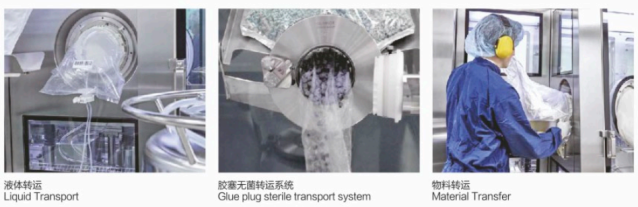

L'unità Alpha viene generalmente installata su isolatori, RABS (sistemi di barriera ad accesso limitato), cabine di biosicurezza o pareti di camere bianche. L'unità Beta è costituita da un contenitore, una sacca o un dispositivo simile utilizzato per il trasferimento sicuro di componenti, solidi o liquidi tra ambienti sterili o contenuti.

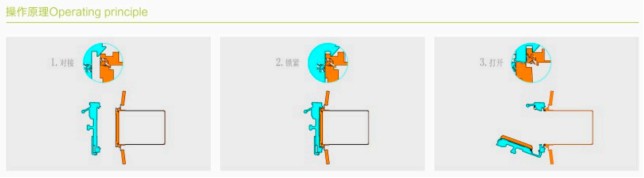

Collegamento con rotazione manuale di 60°:

I componenti Alpha e Beta vengono collegati saldamente ruotandoli manualmente di 60 gradi. Dopo un corretto aggancio, le porte di ciascun componente si sganciano dai rispettivi alloggiamenti e si bloccano insieme come un'unica unità. Una guarnizione a labbro garantisce una connessione affidabile e ermetica. A questo punto la porta può essere aperta senza compromettere la sterilità o l'integrità del contenimento.

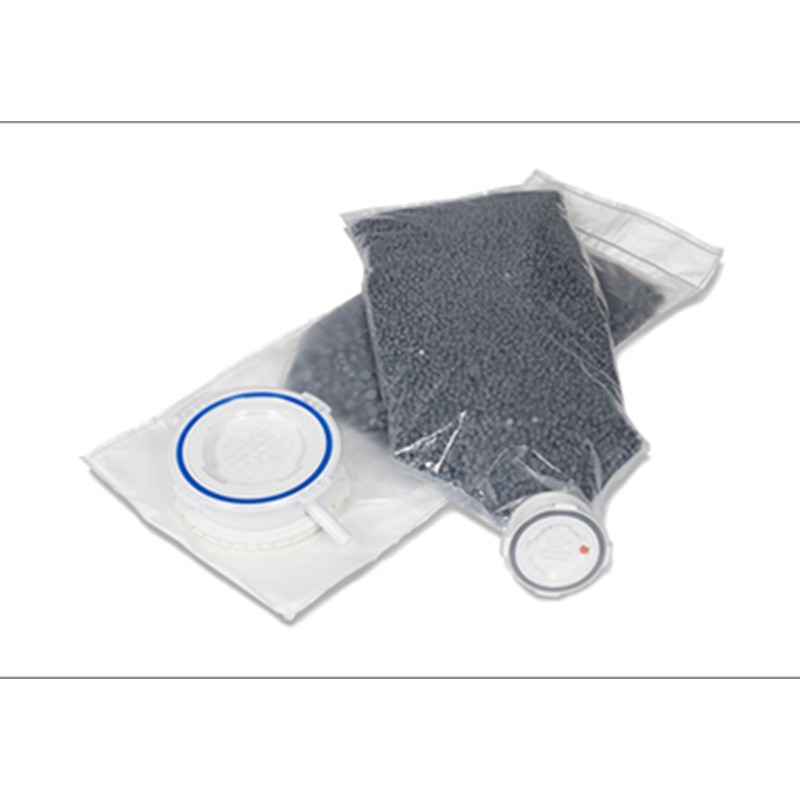

Pronto all'uso (RTU)
Durata di conservazione: 24 mesi (in media)
Volumi delle borse: disponibili in un'ampia gamma da 10 litri a 150 litri per adattarsi a varie applicazioni
