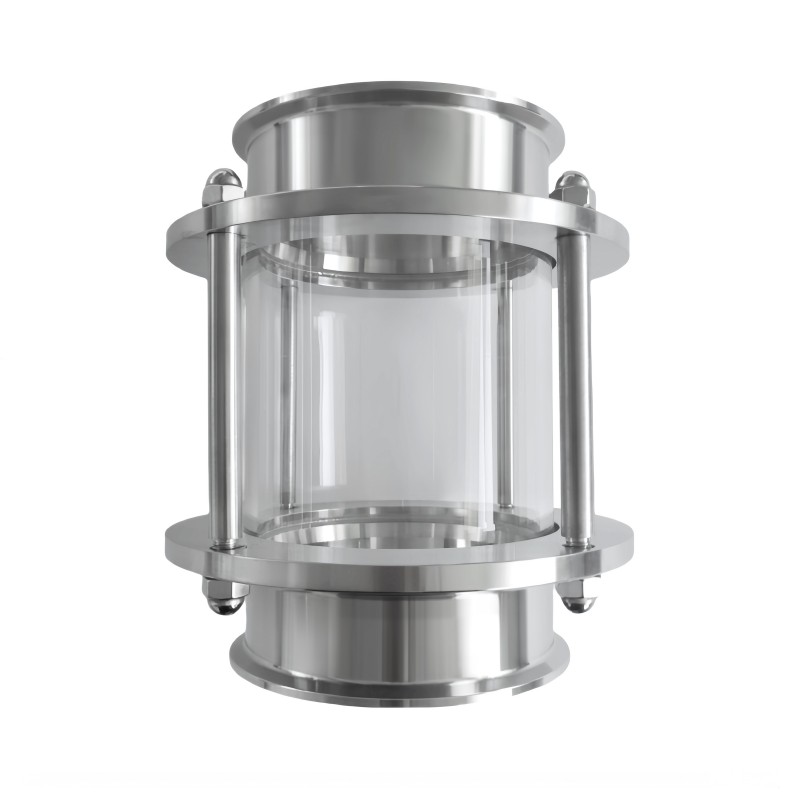

Vetro di osservazione a percorso rettilineo

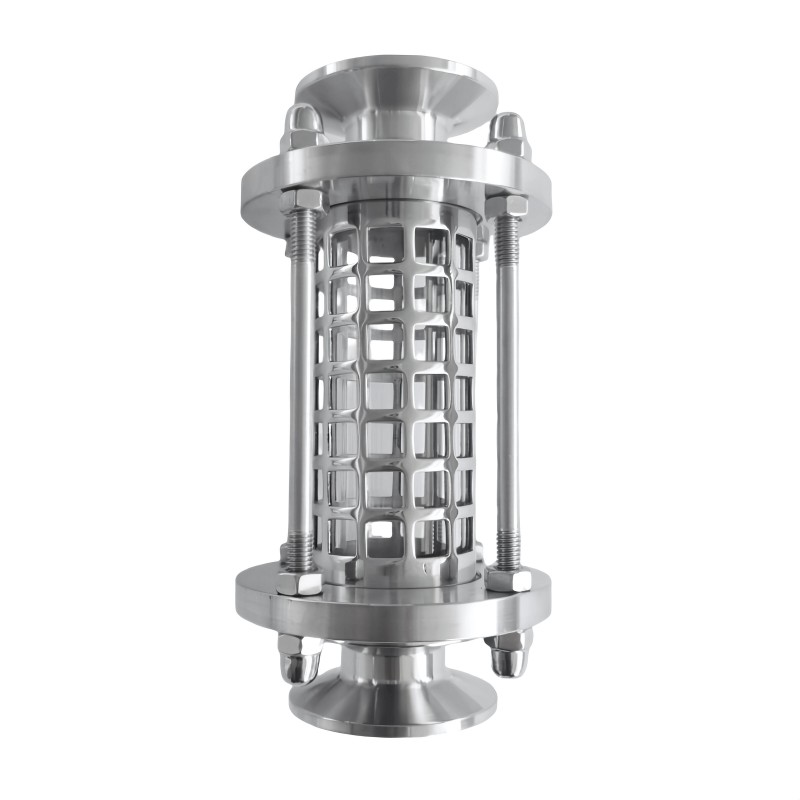

Il vetro di osservazione a percorso diretto viene utilizzato per vedere la situazione operativa dell'attrezzatura, in base alle diverse condizioni, AOMI fornisce diversi vetri di osservazione, per soddisfare i requisiti, utilizzare ampiamente per alimenti, bevande e aree farmaceutiche, ecc. Vetro di ispezione diritto, visione a 360 gradi e scelta di rete di protezione in metallo, impostazione livellata e verticale. Utilizzare per l'impostazione con tubo.

Invia richiesta

Descrizione del prodotto

Dati tecnici
Materiale	contattare le parti del prodotto	316L(1.4404)
	parti del prodotto senza contatto	304(1.4301)
	Fornire un certificato EN 10204 3.1B
vetro spia	Vetro Pyfex (vetro di ispezione diritto)
	Vetro Pyrex/vetro temperato (vetro di unione)
Materiale di tenuta	Standard	EPDM
	Opzione	FPM, Silicone. PTFE. NBR
	I materiali delle guarnizioni sono conformi alla norma FDA 177.2600
Intervallo di temperatura	-20℃ ~ +135℃ (EPDM)
Trattamento superficiale	Superficie interna	Ra ≤ 0,8 u.m
	Finitura superficiale esterna	Ra ≤ 1,6 μm
Connessione	Metodo di connessione: saldatura, filettatura, morsetto, flangia

Parametro del vetro spia a percorso diretto

Serie saldata

Misurare	A	B	C	H
1"	22.1	25.4	76	138
1,5"	34.8	38.1	85	138
2"	47.5	50.8	100	144
2,5"	60.2	63.5	115	144
3"	72.9	76.2	125	150
4"	97.38	101.6	162	154

Serie saldata standard INCH

Misurare	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

Serie saldata standard DIN

Serie di morsetti

Misurare	A	B	C	H
1"	22.1	50.5	76	162
1,5"	34.8	50.5	85	166
2"	47.5	64	100	170
2,5"	60.2	77.5	115	174
3"	72.9	91	125	174
4"	97.38	119	162	192

Serie maschio standard 3A/SMS/ISO

Misurare	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

Serie di morsetti standard DIN

Serie maschio standard 3A/SMS/ISO

Misurare	A	B	C	H
1"	22.1	37.13 ACME 8TPI	76	162
1,5"	34.8	50,65 ACME 8TPI	85	166
2"	47.5	64.16ACME 8TPI	100	170
2,5"	60.2	77.67 ACME 8TPI	115	174
3"	72.9	91.19 ACME 8TPI	125	170
4"	97.38	119,25 ACME 8TPI	162	192

Serie maschio standard 3A/SMS/ISO

Misurare	A	B	C	H
DN25	26	Td52*1/6"	79	160
DN32	32	Td58*1/6"	85	160
DN40	38	Td65*1/6”	92	162
DN50	50	Td78*1/6"	108	164
DN65	66	Td95*1/6"	127	164
DN80	81	Rd110*1/6"	142	188
DN100	100	Rd130*1/6"	162	192

Serie maschio standard DIN
