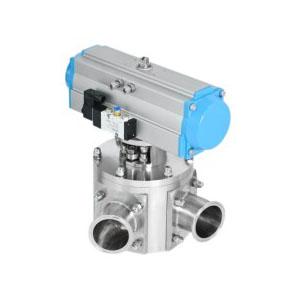

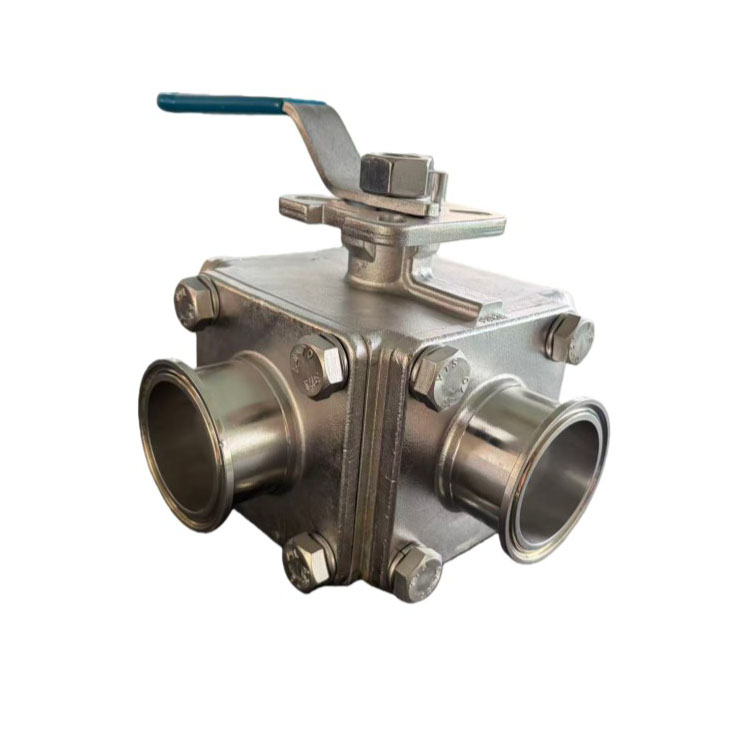

Valvola a sfera di tipo Y

La valvola a sfera di tipo Y è una valvola che controlla la direzione del flusso del fluido attraverso un nucleo della valvola rotante. Può essere utilizzato nel trasporto di condotte o nello scarico per gravità. È ampiamente utilizzato in scenari di controllo dei fluidi ad alta efficienza nei settori dell'industria chimica, delle nuove energie, dei prodotti farmaceutici, ecc. Opzionale per l'uso in diverse condizioni di lavoro:
Airbag gonfiabile, guarnizione con 0 attrito, 0 spargimento, alta tenuta, miglioramento significativo della durata della guarnizione della valvola.

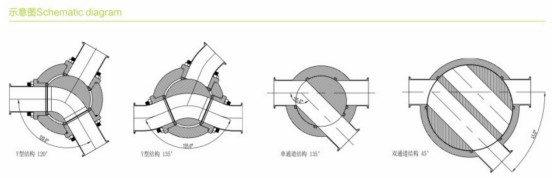

La struttura a Y è progettata per avere un angolo di 120° e 135° tra la bocca di alimentazione del corpo valvola e le due luci di scarico. Il nucleo della valvola viene portato a ruotare attraverso il dispositivo di azionamento per realizzare il flusso o tagliare tra l'estremità di ingresso e qualsiasi uscita, ottenendo così la commutazione di due diverse direzioni del flusso. Il tipo di curva del canale interno evita un rapido angolo di rotazione del corridore.
In una struttura a canale singolo, il nucleo della valvola è una struttura a innesto con un volume di perdita ridotto e il canale di flusso diretto è progettato per avere una portata elevata. La porta di alimentazione del corpo valvola e le due porte di scarico sono progettate per avere un angolo di 135°.
·Struttura a doppio canale, l'angolo di shunt rotazionale di questa struttura è progettato per essere 45°, 30°, ecc. Grazie al suo piccolo angolo di rotazione, i componenti interni non sono quasi influenzati dai materiali ad alta usura. Se il materiale è abrasivo, solo l'usura del canale interno può fornire la possibilità di rotazione del nucleo della valvola di 180°, allungando la vita del componente.
