Valvola di fondo del serbatoio

Valvola di fondo serbatoio serie GD3: valvola a sede pneumatica igienica e ad alte prestazioni

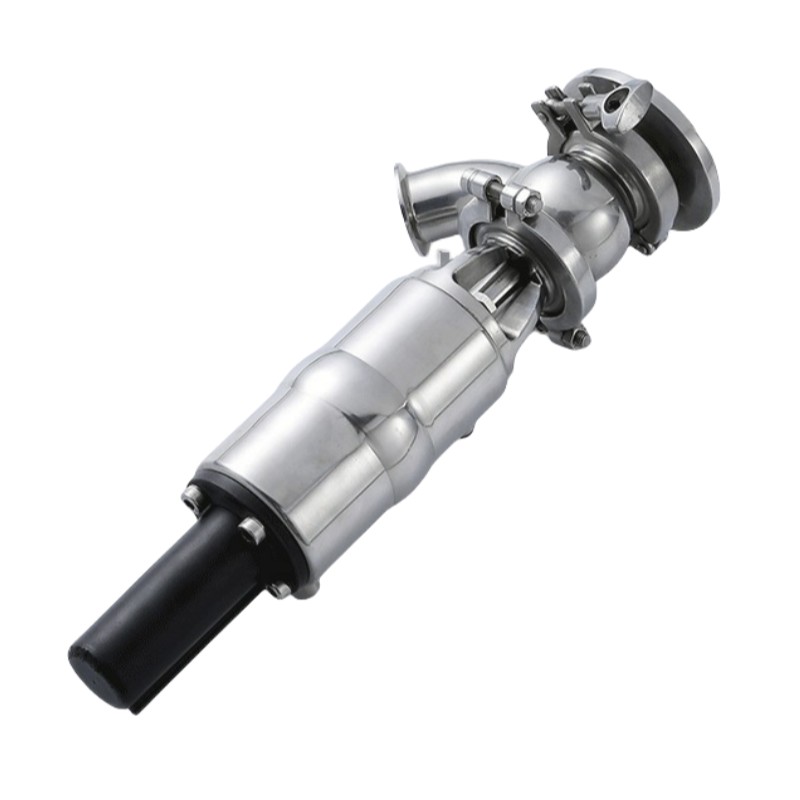

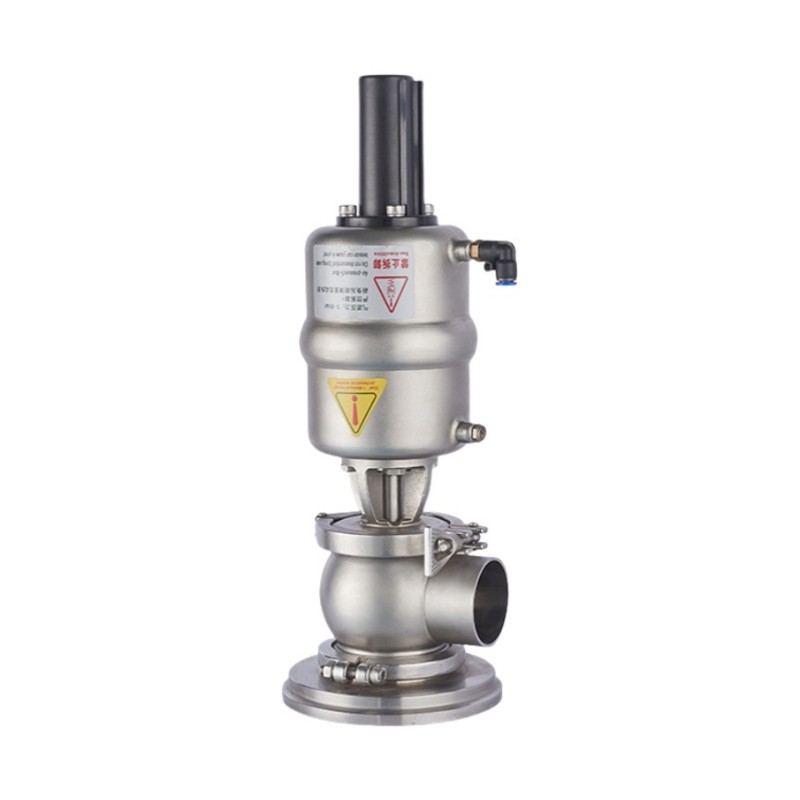

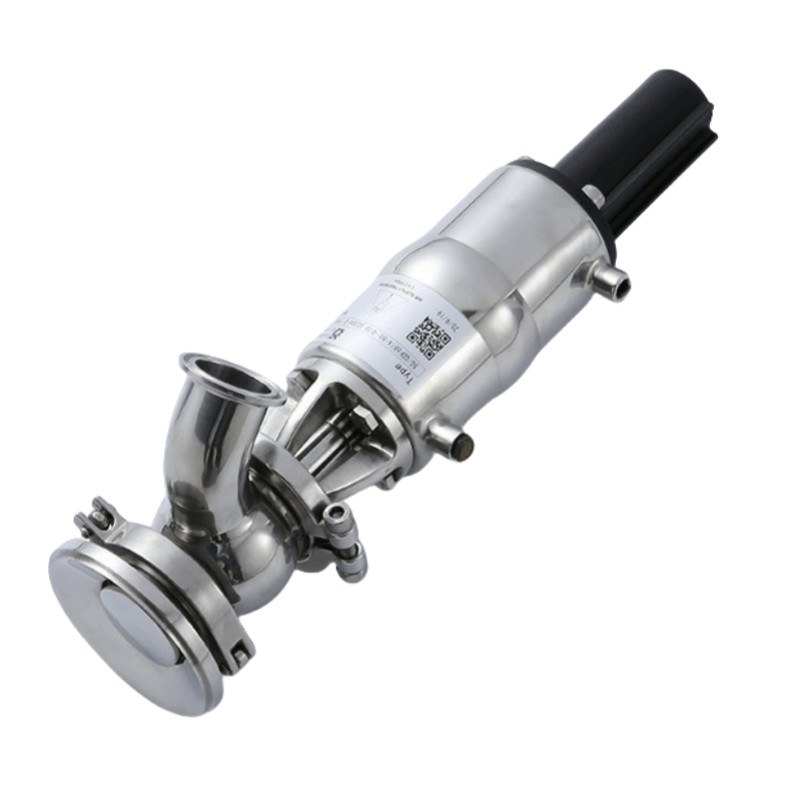

La valvola di fondo serbatoio GD3 è una valvola a sede ad alte prestazioni, ad azionamento pneumatico, progettata per applicazioni igieniche critiche che richiedono drenaggio e pulizia affidabili alla base dei serbatoi di processo. Basata su una piattaforma di valvole a sede singola robusta e collaudata, questa valvola presenta un design compatto e salvaspazio con parti mobili minime, garantendo eccezionale affidabilità, bassa manutenzione e lunga durata operativa.

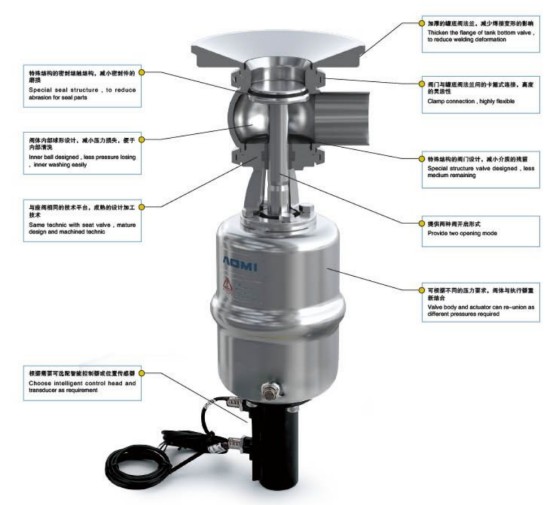

È ideale per le industrie sanitarie come quella della produzione di birra, lattiero-casearia, la lavorazione delle bevande e la produzione farmaceutica, dove il funzionamento igienico e la facilità di servizio sono essenziali. Azionata a distanza tramite aria compressa, la valvola GD3 è composta da un gruppo valvola e una flangia di fondo del serbatoio. Per migliorare la longevità della tenuta e ridurre al minimo l'usura, la compressione della tenuta viene ottenuta attraverso un contatto metallo-metallo progettato con precisione.
Disponibile in due configurazioni flessibili:

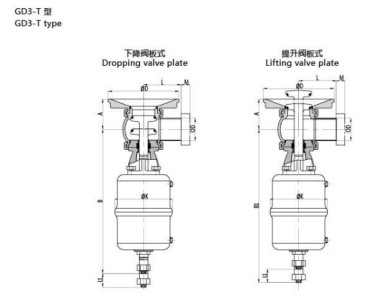

Tipo GD3-T – Connessione a morsetto
La versione GD3-T è dotata di un collegamento di tipo clamp tra la valvola e la flangia del serbatoio. Allentando leggermente il morsetto, il corpo della valvola può essere ruotato in qualsiasi posizione, consentendo un allineamento flessibile e un facile accesso per la manutenzione. La flangia del serbatoio è saldata direttamente al serbatoio, garantendo una tenuta igienica e senza perdite.

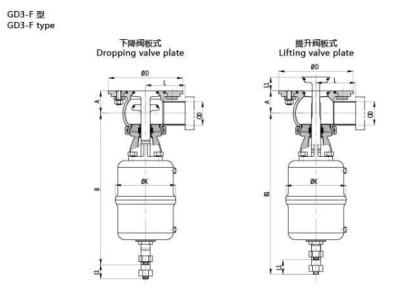

Tipo GD3-F – Connessione bullonata
La versione GD3-F utilizza una connessione bullonata, che consente la rotazione di 360° del corpo valvola per un posizionamento e una flessibilità di installazione ottimali. Come il tipo T, la flangia del serbatoio è saldata in modo permanente alla struttura del serbatoio.
Entrambe le configurazioni offrono percorsi di flusso privi di dead-leg e piena compatibilità CIP/SIP e sono progettate per supportare ambienti di processo sanitari rigorosi. La valvola GD3 è una soluzione versatile, di facile manutenzione e pronta per l'automazione per le moderne applicazioni con valvole di drenaggio e clean-in-place.

Parametro
