Prima di iniziare il processo di campionamento, il primo passaggio fondamentale è la procedura di sterilizzazione sul posto (SIP). Durante questa fase, la valvola di campionamento asettico viene mantenuta in posizione chiusa per garantire che tutte le superfici interne siano adeguatamente sterilizzate.
Per iniziare il campionamento, la valvola viene aperta ruotando la maniglia manuale (per valvole manuali regolabili) o attivando l'attuatore (per versioni automatizzate). Questa azione solleva il diaframma e apre il nucleo dello stelo, consentendo al liquido sterile di fluire attraverso la valvola e nella linea di campionamento.
Una volta completato il campionamento, l'attuatore viene invertito per chiudere la valvola a membrana. In questa fase, la valvola mantiene una connessione sterile tra i due tubi collegati, consentendo un altro ciclo di sterilizzazione SIP per garantire la completa integrità igienica del sistema.

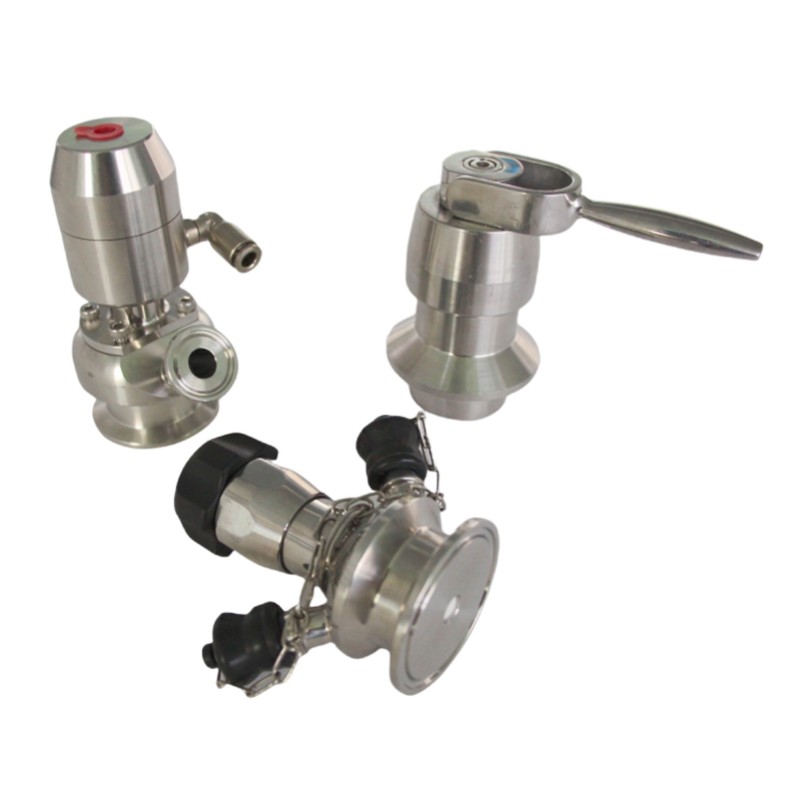

Questa valvola di campionamento asettico è progettata per l'uso in ambienti sterili ed è ideale per applicazioni nell'industria farmaceutica, biotecnologica, lattiero-casearia e delle bevande, dove il trattamento sanitario e la prevenzione della contaminazione sono fondamentali.
| Dati tecnici | ||
| Materiale | Contattare le parti del prodotto | 316L(1.4404) |
| parti del prodotto senza contatto | 304(1.4301) | |
| Fornire il certificato EN 10204 3.1B | ||
| Materiale di tenuta | standard | EPDM |
| opzione | Silicone, FPM, PTFE | |
| Tutti i materiali delle guarnizioni sono conformi alla norma FDA 177.2600 | ||
| Temperatura | Temperatura di lavoro corrente | -20~+135℃(EPDM) |
| Temperatura di sterilizzazione | 150 ℃ (massimo 20 minuti) | |
| Pressione | Pressione di esercizio | ≈10 bar |
| Controllare la pressione dell'aria | 5~8bar | |
| Trattamento superficiale | Superficie interna | Ra <0,8μm |
| Superficie esterna | Sabbiatura | |
| Connessione | Metodo di connessione: saldatura, filettatura, morsetto | |

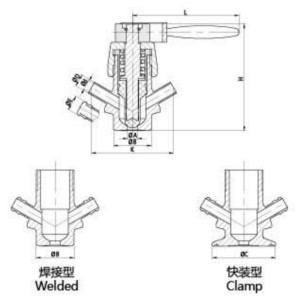

| Misurare | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Misurare | A | B | C | D | d1 | D1 | D2 | E | F | G | H | k | L |
| DN6 | 8 | 30 | 25.2 | 50.5 | 6 | 8 | 10 | 25.4 | BSP1/2” | 110.5 | 80 | 60 | 87 |
| DN8 | 8 | 30 | 25.2 | 50.5 | 8 | 10 | 12 | 25.4 | BSP1/2” | 110.5 | 80 | 60 | 87 |
