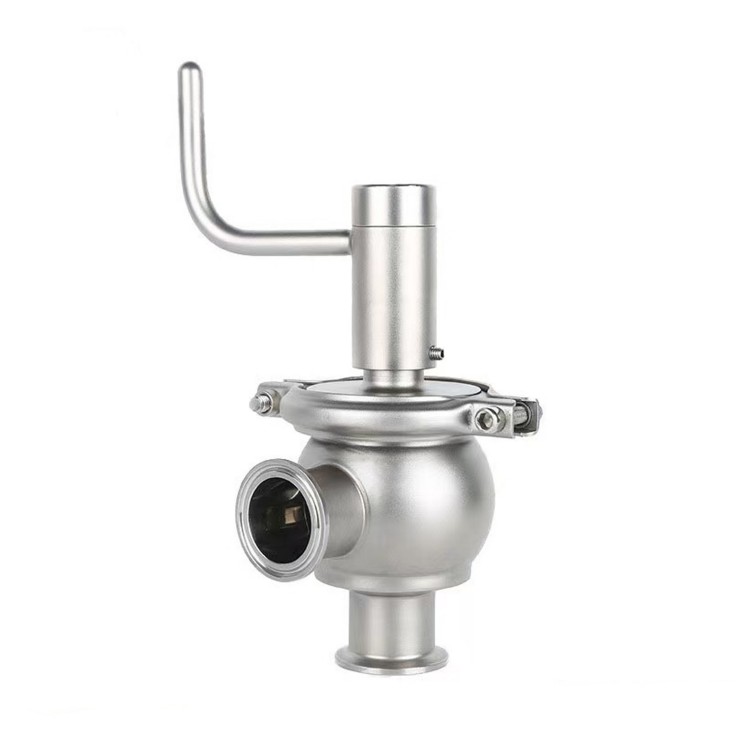

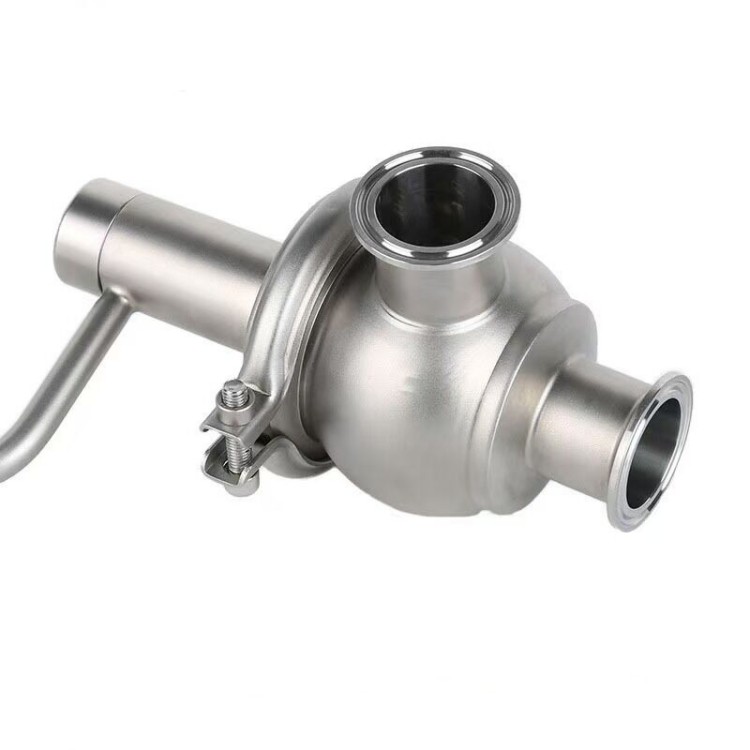

Valvola a globo manuale sanitaria

La valvola a globo manuale sanitaria è una valvola a comando pneumatico dotata di un soffietto in PTFE o di un soffietto metallico per garantire un elevato livello di tenuta. Previene efficacemente la contaminazione esterna del prodotto e garantisce un processo sterile. È ampiamente utilizzato nelle industrie farmaceutiche, biotecnologiche, cosmetiche e alimentari dove sono richieste condizioni asettiche.

Invia richiesta

Descrizione del prodotto

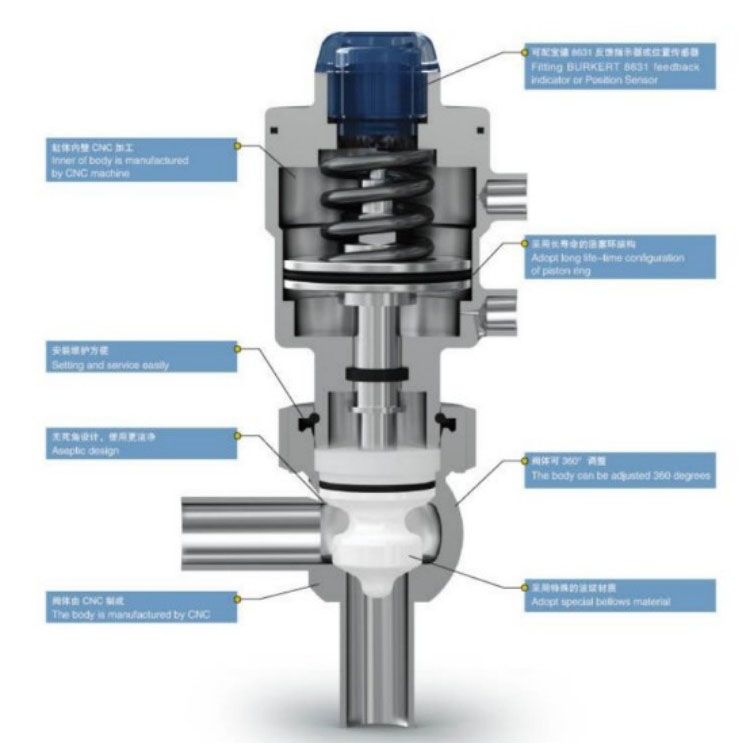

La valvola a globo manuale sanitaria si apre e si chiude in condizioni sterili grazie ad un attuatore appositamente progettato che aziona una bobina retrattile dotata di un soffietto ondulato in PTFE o metallo. Questa struttura di tenuta avanzata consente movimenti precisi mantenendo la completa integrità asettica. Realizzata con materiali ad alte prestazioni, la valvola mantiene eccellenti prestazioni di tenuta anche dopo ripetuti cicli SIP (sterilizzazione sul posto).
La superficie liscia del soffietto garantisce sterilizzazione e pulizia accurate, mentre il design esclusivo della guarnizione elimina potenziali spazi morti all'interno della valvola, riducendo così i rischi di contaminazione e garantendo un funzionamento igienico durante l'intero processo.

Parametro

Materiale	Contattare le parti del prodotto	316L(1.4404)
	parti del prodotto senza contatto	304(1.4301)
	Tutti i materiali possono fornire il certificato 3.1B
Materiale di tenuta	standard	Soffietto in PTFE
	opzione	Soffietto in 316L/PTFE
	Tutti i materiali di tenuta sono conformi alla norma FDA 177.1550
Temperatura	Temperatura di lavoro corrente	-20~+135°C (PTFE)
	Temperatura di sterilizzazione	150°C (massimo 60 minuti)
Pressione	Pressione di lavoro	0–5 bar
	Controllare la pressione dell'aria	5~8 bar
Trattamento superficiale	Superficie interna	Ra≤0,6μm
	Superficie esterna	Ra≤1,6μm
Connessione	Norma di connessione	estremità saldata: DIN 11866 serie 1
		estremità saldata: DIN 11866 serie 3
	metodo di connessione: saldatura, filettatura, morsetto, flangia
Opzione	Controllore intelligente	24 V CC
		1 valvola elettromagnetica
	Sensore di posizione	24 V CC
		Sensore di posizione 1/2 NPN/PNP

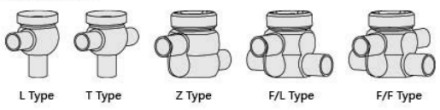

Tipo di corporatura
Serie del globo:

Serie fondo serbatoio:

Cambio rispetto alla serie:

WJ4 Valvola a soffietto:

MISURARE	DIN 11866-1
MISURARE	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			213.1	216.1	252.8	255.7	295.5
K	35	50	60	60	80	80	95
B	43	57	68	68	86	B6	102
OD	13*1,5	19*1,5	23*1,5	29*1,5	35*1,5	41*1,5	53*1,5

MISURARE	DIN 11864-3
MISURARE	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.8	183.7	221.9
H1			214.3	254.2	294.4
K	35	50	60	B0	95
B	43	57	68	86	102
OD	12,7*1,65	19,05*1,65	25,4*1,65	38,1*1,65	50,8*1,65

WJ5 Valvola di fondo serbatoio a soffietto

MISURARE	DIN 11866-1
MISURARE	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			38.9	39.5	50	50.1	61.6
H2	19	23	29.7	28.5	41.4	40	52
L	35	50	60	60	80	B0	95
K	43	57	68	68	86	86	102
K	6	6	6	6	8	8	10
B	38	48	65	65	88	8B	120
B1	·		110	110	140	140	160
OD	13*1,5	19*1,5	23*1,5	291.5	35*1,5	41*1,5	53*1,5

E	DIN 11864-3
E	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.B	183.7	221.9
H1			37.7	48.6	60.5
H2	19	23	28.5	40	52
L	35	50	60	80	95
K	43	57	68	86	102
K	6	6	6	8	10
B	38	48	65	88	120
B1			110	140	160
OD	12.71.65	19,05 * 1,65	25,4*1,65	38,1 * 1,65	50,8*1,65
