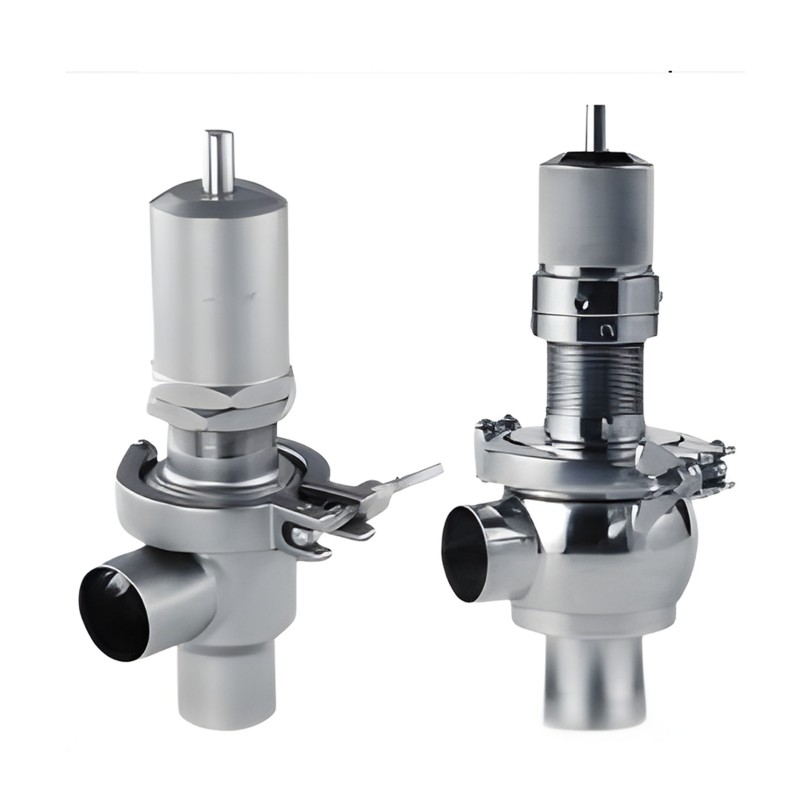

In condizioni operative normali, questa valvola limitatrice di pressione rimane in posizione chiusa. La valvola di sicurezza sanitaria AQ3 è calibrata in fabbrica su una pressione di sicurezza specifica regolando la molla interna utilizzando il dado di pressione. Questo limite di pressione preimpostato funge da salvaguardia per proteggere il sistema di elaborazione da sovrapressione e potenziali danni.
Quando la pressione del sistema supera la soglia calibrata, la valvola si apre automaticamente consentendo il passaggio del fluido in eccesso. Questo rilascio immediato della pressione aiuta a mantenere la stabilità del sistema e garantisce un funzionamento sicuro all'interno delle linee di lavorazione sanitarie.
Per una maggiore versatilità la valvola può essere fornita anche con maniglia manuale. Questa caratteristica consente l'apertura parziale della valvola per consentire il passaggio controllato dei detergenti durante i processi CIP (Clean-in-Place), garantendo un'igiene ottimale senza smontaggio.
Realizzata in acciaio inossidabile di alta qualità, la valvola è ideale per l'uso nell'industria lattiero-casearia, delle bevande, farmaceutica e alimentare che richiede soluzioni di scarico della pressione affidabili e sanitarie.
| Dati tecnici | ||
| Materiale | Contattare le parti del prodotto | 304L/316L(1.4307/1.4404) |
| parti del prodotto senza contatto | 304(1.4301) | |
| Fornire il certificato EN 10204 3.1B | ||
| Materiale di tenuta | standard | EPDM |
| opzione | SILICONE, PTFE, FPM, NBR | |
| I materiali delle guarnizioni sono conformi alla norma FDA 177.2600 | ||
| Temperatura | Temperatura di lavoro in funzione | -20~+135℃(EPDM) |
| Temperatura di sterilizzazione | 150 ℃ (massimo 20 minuti) | |
| Trattamento superficiale | Superficie interna | Ra ≤ 0,8um |
| Superficie esterna | Sabbiatura | |
| Connessione | Norma di connessione | estremità saldata: serie DIN 118502 |
| estremità saldata: standard per tubi in POLLICI | ||
| Metodo di connessione: saldatura, filettatura, morsetto, flangia | ||
| Pressione | Controllare la pressione dell'aria | 0-3bar/0-6bar/0-10bar(A seconda del ruolo della molla) |
| 5~8bar | ||

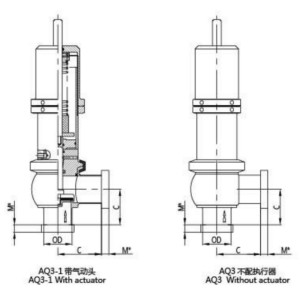

| Misurare | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Misurare | C | OD | Morsetto M/3A |
| 1" | 60 | 25,4*1,65 | 12.7 |
| 1 1/4” | 60 | 31,75*1,65 | 12.7 |
| 1 1/2” | 70 | 38,1*1,65 | 12.7 |
| 2" | 80 | 50,8*1,65 | 12.7 |
| 2 1/2" | 95 | 63,5*1,65 | 12.7 |
| 3" | 115 | 76,2*1,65 | 12.7 |
| 4" | 125 | 101,6*2,11 | 15.8 |
| Misurare | C | OD | M*(Morsetto DIN) |
| DN25 | 50 | 29*1,5 | 12.7 |
| DN32 | 55 | 35*1,5 | 12.7 |
| DN40 | 57 | 41*1,5 | 12.7 |
| DN50 | 65 | 53*1,5 | 12.7 |
| DN65 | 80 | 70*2.0 | 12.7 |
| DN80 | 95 | 85*2.0 | 12.7 |
| DN100 | 115 | 104*2.0 | 15.8 |
| Misurare | C | OD | M*(morsetto 3A) |
| 1" | 50 | 25,4*1,65 | 12.7 |
| 1 1/4” | 55 | 31,75*1,65 | 12.7 |
| 1 1/2” | 57 | 38,1*1,65 | 12.7 |
| 2" | 65 | 50,8*1,65 | 12.7 |
| 2 1/2" | 80 | 63,5*1,65 | 12.7 |
| 3" | 95 | 76,2*1,65 | 12.7 |
| 4" | 115 | 101,6*2,11 | 15.8 |
