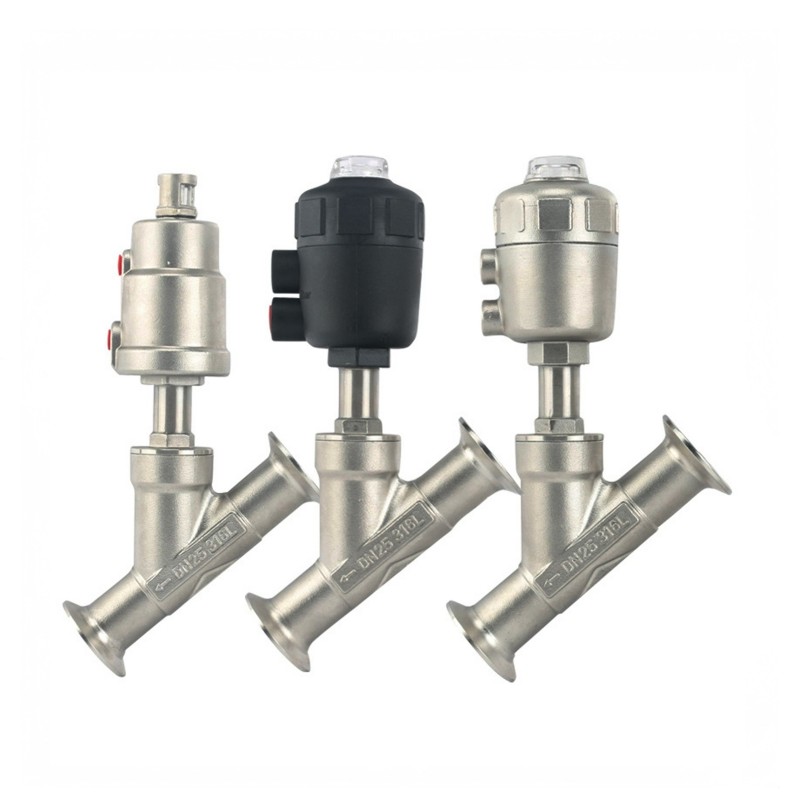

La valvola a sede inclinata serie JZ5 è una valvola di controllo ad azionamento pneumatico progettata per la regolazione del flusso ad alta efficienza in applicazioni impegnative. Ampiamente utilizzata nella lavorazione alimentare, nella produzione chimica, negli sterilizzatori, nelle autoclavi, nelle macchine per il lavaggio a secco, negli essiccatori industriali e nei birrifici, questa valvola è particolarmente adatta per sistemi di condutture del vapore e linee di processo automatizzate che richiedono un controllo affidabile e igienico.
Sebbene il suo principio di funzionamento sia simile a quello di una valvola a globo tradizionale, la JZ5 presenta una configurazione del corpo a Y ottimizzata abbinata a un attuatore pneumatico compatto. Questo design avanzato aumenta significativamente la sezione trasversale del passaggio del flusso, consentendo una capacità di flusso maggiore fino al 30% e garantendo una fluidodinamica più fluida con turbolenza e caduta di pressione ridotte.
Inoltre, il cambiamento nella direzione del flusso del fluido all’interno del corpo con disegno a Y consente l’uso di attuatori più piccoli, riducendo l’ingombro complessivo della valvola e il consumo energetico, pur mantenendo un funzionamento veloce e reattivo.
Maggiore efficienza del flusso
Azionamento rapido e tenuta affidabile
Lunga durata in funzionamento continuo
Prestazioni ideali in ambienti ad alta temperatura e vapore
Disponibile in un'ampia gamma di dimensioni, materiali e tipi di connessione, la serie JZ5 è una soluzione versatile, di facile manutenzione ed economica per applicazioni igieniche e di controllo del flusso industriale.
| Materiale | Contattare le parti del prodotto | 316L(1.4404) |
| parti del prodotto senza contatto | 304(1.4301) | |
| Fornire certificato EN 102043.1B | ||
| Materiale di tenuta | Standard | PTFE |
| Opzione | FPM, silicone, EPDM | |
| Tutti i materiali delle guarnizioni sono conformi alla norma FDA 177.2600 | ||
| Temperatura | temperatura di lavoro | -50~+180℃(PTFE) |
| Pressione | pressione del prodotto | 0-16bar |
| Controllare la pressione dell'aria | 5~8bar | |
| Trattamento superficiale | Superficie interna | Ra≤0,8μm |
| Superficie esterna | Opaco | |
| Connessione | Metodo di connessione: saldatura, filettatura, morsetto, flangia | |
| dimensioni (mm) | |||||||||
| Misurare | Foro | Attuatore | A | B | C | E | F | H | SW |
| φD | (mm) | (mm) | |||||||
| G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G34 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| G1-1/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| G1-1/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 280 | 55 |
| G2 | 50 | B0 | 150 | 346 | 20 | 153 | B6 | 301 | 70 |
| G2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
| dimensioni (mm) | |||||||
| Misurare | Foro | KV | Pressione di esercizio | Controllare la pressione dell'aria | Attuatore | Fluire | NC/NO |
| (mm) | [m3h] | [sbarra] | sbarra | (mm) | |||
| G3/8 | 13 | 3.7 | 0-16 | 4 | 40 | Sul sedile |
|
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | Sul sedile | |
| G3/4 | 20 | 8 | 0-16 | 2.7 | 50 | Sul sedile | |
| G1 | 25 | 19 | 0-16 | 2 | 63 | Sul sedile | |
| G11/4 | 32 | 27.5 | 0-16 | 2 | 63 | Sul sedile | |
| G11/2 | 40 | 42 | 0-16 | 2 | 63 | Sul sedile | |
| G2 | 50 | 52 | 0-16 | 2 | 63 | UD il sedile | |
| G21/2 | 65 | 77 | 0-14 | 1.6 | 80 | Sul sedile | |
