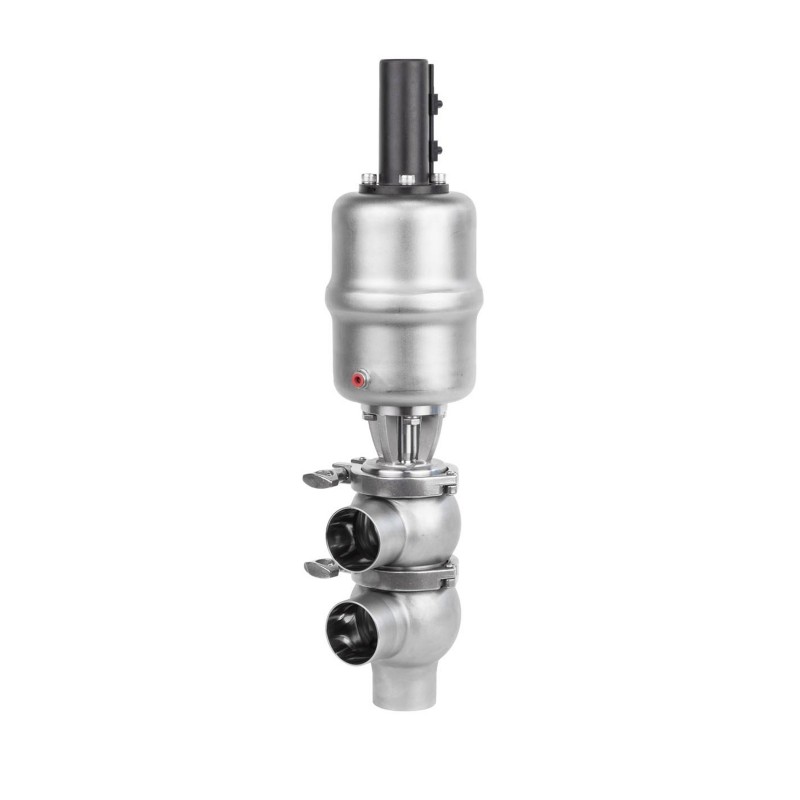

Valvola deviatrice sanitaria

Questa valvola deviatrice sanitaria è progettata per separare in modo sicuro due diversi fluidi che fluiscono attraverso la stessa valvola, prevenendo la contaminazione incrociata. È dotato di una comprovata piattaforma monoposto con controllo pneumatico, che offre prestazioni affidabili nelle applicazioni lattiero-casearie, delle bevande e farmaceutiche. Compatto, facile da pulire (compatibile CIP/SIP) e ideale per le linee di trattamento dei fluidi sanitari.

Invia richiesta

Descrizione del prodotto

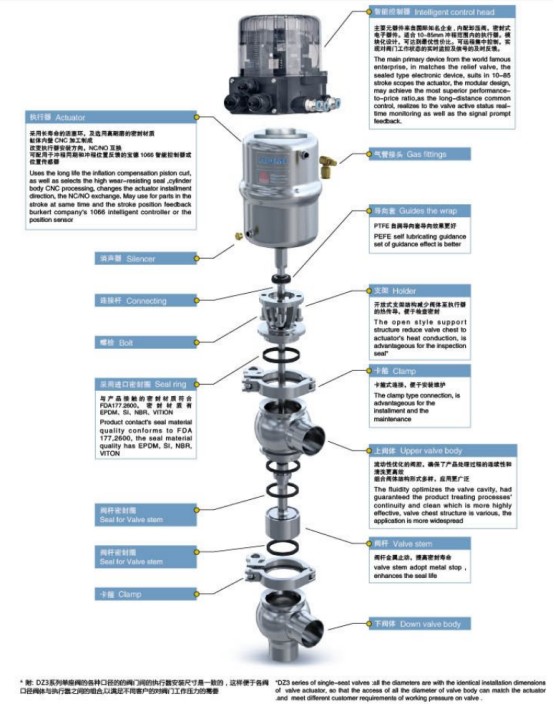

La valvola deviatrice sanitaria è una valvola a sede igienica, ad azionamento pneumatico, progettata per applicazioni che richiedono la separazione sicura di due diversi flussi di prodotto attraverso un unico corpo valvola. Basato su una collaudata piattaforma di valvole a sede singola, questo design avanzato garantisce zero contaminazioni incrociate, controllo preciso e facile monitoraggio del funzionamento della valvola, rendendolo una soluzione ideale per i sistemi di trattamento dei fluidi nelle industrie esigenti dal punto di vista igienico.

La sua struttura flessibile e igienica lo rende particolarmente adatto all'uso nei settori lattiero-caseario, delle bevande e farmaceutico, dove la purezza del prodotto, la compatibilità CIP/SIP e la sicurezza del processo sono fondamentali. La valvola impedisce efficacemente la miscelazione dei fluidi anche quando fluidi diversi passano attraverso la stessa unità, supportando cambi di prodotto ottimizzati e una pulizia sicura della linea.

Vantaggi principali:

Design igienico a prova di mix per la prevenzione della contaminazione incrociata
Funzionamento pneumatico per un controllo di processo affidabile e automatizzato
Basato su una piattaforma di valvole a sede singola matura e robusta
Ideale per la lavorazione di prodotti lattiero-caseari, la produzione di bevande e applicazioni di tipo farmaceutico
Progettato per la compatibilità con pulizia sul posto (CIP) e sterilizzazione sul posto (SIP).
Questa valvola è un componente essenziale nei sistemi di movimentazione dei fluidi sanitari, poiché offre prestazioni e sicurezza nei processi in cui la separazione dei fluidi è vitale.

Parametro

Dati tecnici
Materiale	Contattare le parti del prodotto	316L(1.4404)
	parti del prodotto senza contatto	304(1.4301)
	Fornire certificato EN 102043.1B
Materiale di tenuta	Standard	EPDM
	Opzione	NBR, FPM, Silicone
	Tutti i materiali delle guarnizioni sono conformi alla norma FDA 177.2600
Temperatura	Temperatura di lavoro corrente	-20~+135°C (EPDM)
	Temperatura di sterilizzazione	150°C (Massimo 20 minuti)
Pressione	Pressione di esercizio	0~5 bar (standard)
	Accettazione del requisito di alta pressione
	Controllare la pressione dell'aria	5~8 bar
Trattamento superficiale	Superficie interna	Ra≤0,8μm
	Superficie esterna	Sabbiatura
Connessione	Norma di connessione	estremità saldata: DIN 11850 serie 2
		estremità saldata: standard per tubi in POLLICI
	Metodo di connessione: saldatura, filettatura, morsetto, flangia
Opzione	Controllore intelligente	24 V CC
		Valvola elettromagnetica 1/2
	Sensore di posizione	24 V CC
		2 sensori di posizione NPN/PNP

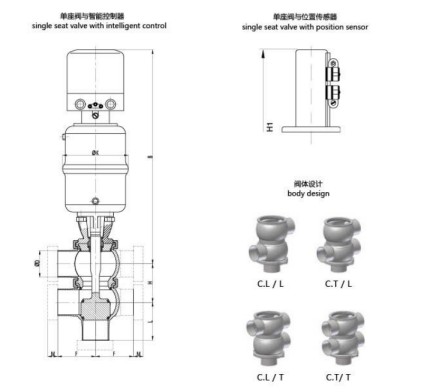

Serie di tipo globo:

dimensioni (mm)
DN	B	H	K	F	D	Morsetto MDIN)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70×2,0	28
DN80	418	109	195	110	85*2.0	28
DN100	432	127	195	120	104*2.0	28
POLLICE	M(morsetto 3A)
1,0"	295	50.5	90	55	25,4×1,65	12.7
1,5"	301	63	90	65	38,1×1,65	12.7
2,0"	325	76	130	75	50,8*1,65	12.7
2,5"	335	88	130	85	63,5×1,65	12.7
3,0"	417.5	101	195	95	76,2 * 1,65	12.7
4,0"	432	127	195	120	101.6*2.11	15.8

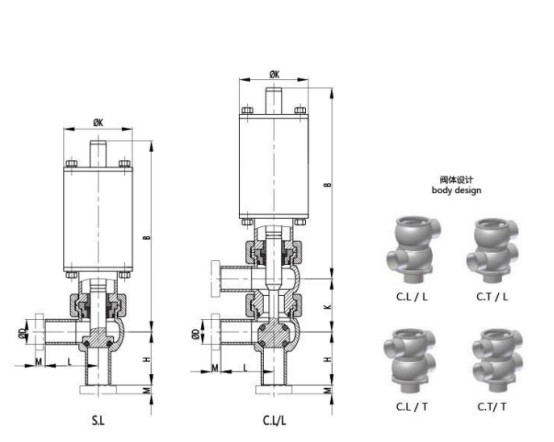

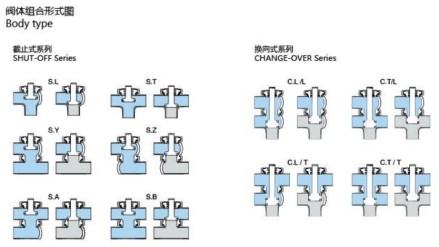

Serie deviata:

dimensioni (mm)
DN	B	H	K	F	D	M(DIN umido)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70×2,0	28
DN80	418	109	195	110	85*2.0	28
DN100	432	127	195	120	104*2.0	28
POLLICE	M(morsetto 3A)
1,0'	295	50.5	90	55	25,4×1,65	12.7
1,5'	301	63	90	65	38,1×1,65	12.7
2,0'	325	76	130	75	50,8*1,65	12.7
2,5'	335	88	130	85	63,5×1,65	12.7
3,0'	417.5	101	195	95	76,2 * 1,65	12.7
4.0'	432	127	195	120	101.6*2.11	15.8

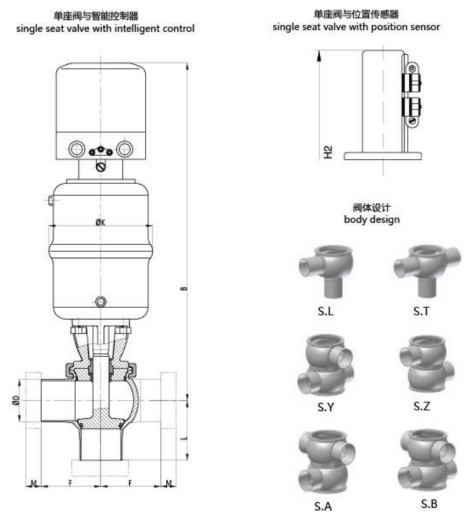

Mini valvola singola

dimensioni (mm)
DN	B	H	K	L	D	Morsetto MDIN)
DN10	144.5	40	52	40	13×1,5	12.7
DNI5	144.5	40	52	40	19×1,5	12.7
POLLICE	B	H	K	L	OD	campo M3A)
1月2日	144.5	40	52	40	12,7×1,65	12.7
3/4'	144.5	40	52	40	19,05×1,65	12.7
