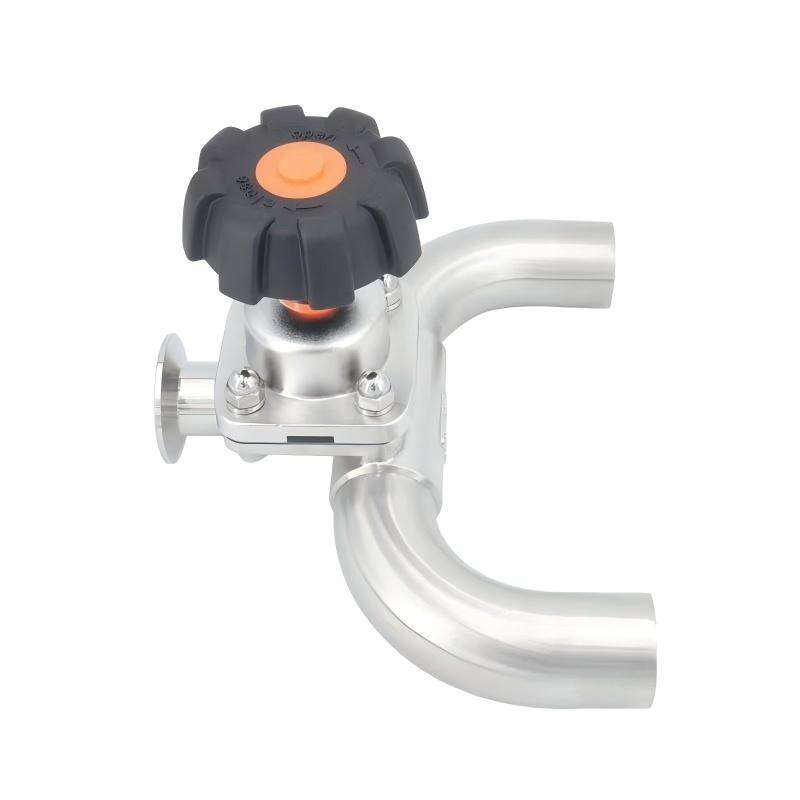

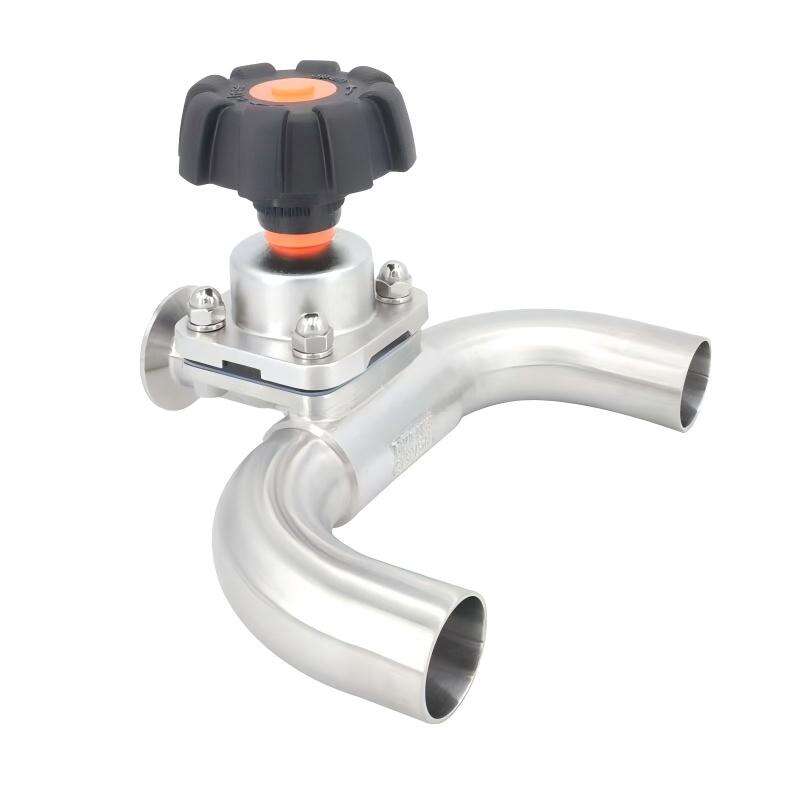

La valvola a membrana asettica WJ6 è caratterizzata da una lavorazione di precisione CNC, garantendo una perfetta corrispondenza tra la superficie di tenuta del corpo valvola e la curvatura della membrana. Ciò riduce l'attrito, prolunga la durata della membrana e migliora le prestazioni nel trasferimento di fluidi sterili, nei processi biofarmaceutici e nelle applicazioni ad elevata purezza.
Su richiesta la camera interna della valvola può essere lucidata meccanicamente o elettrolucidata. La finitura superficiale può arrivare fino a Ra 0,25μm, soddisfacendo i rigorosi standard di pulibilità GMP.
Realizzato con materiali morbidi ed elastici, il diaframma resiste all'attacco chimico da parte di mezzi contenenti residui fibrosi, particelle solide o catalizzatori. Questa proprietà garantisce prestazioni di tenuta costanti anche in condizioni difficili come la pulizia CIP/SIP, la produzione farmaceutica o i sistemi di fermentazione biotecnologica.
A seconda della temperatura di esercizio, del processo di disinfezione e della chimica del mezzo, offriamo vari materiali per la membrana tra cui EPDM, PTFE e altri personalizzati per la vostra applicazione.
Tutte le valvole a membrana AOMI sono conformi agli standard FDA, rendendole ideali per l'industria farmaceutica, alimentare e biotecnologica. Altre certificazioni, come USP Classe VI, 3A Sanitary, CE, ISO, possono essere fornite su richiesta.
Prima di selezionare i materiali della membrana e del corpo valvola, gli utenti devono eseguire un'analisi completa dell'applicazione, in particolare negli ambienti farmaceutici e di lavorazione chimica. La compatibilità chimica deve essere confermata con dati affidabili o convalide di terze parti per garantire la sicurezza, l'integrità e la durata della valvola a lungo termine.
Le nostre valvole utilizzano un metodo di ritenzione del diaframma fissato a vite, che distribuisce il carico meccanico su tutta la superficie del bullone. Rispetto ai design di fissaggio perforati, questo metodo riduce significativamente il rischio di guasti meccanici in condizioni di vuoto, garantendo affidabilità superiore e tenuta ermetica.

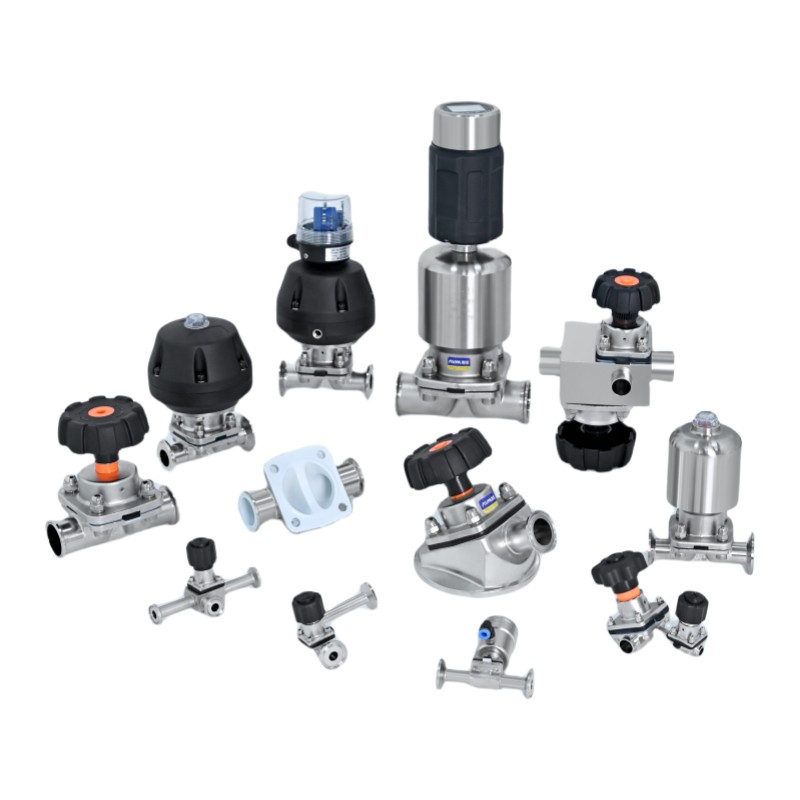

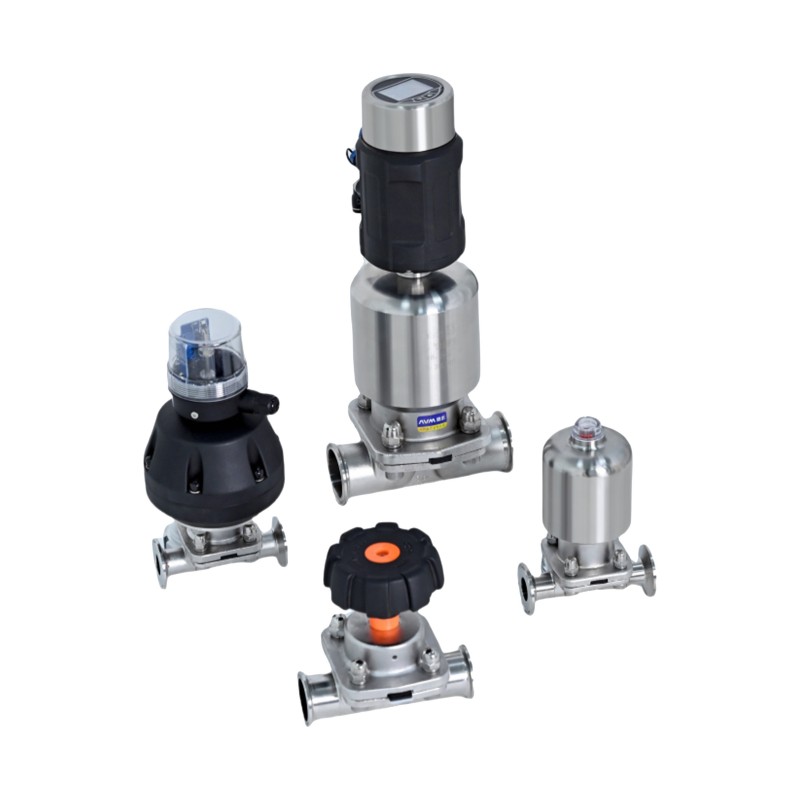

| Tipo di corporatura | Codice |
| Corpo a 2/2 vie | D |
| Corpo valvola fondo serbatoio | B** |
| Corpo valvola a T | T |
| Corpo valvola a L | L |
| Corpo multiporta | M** |
| NOTA: secondo le esigenze del cliente | |
| Materiale del corpo valvola | Codice |
| 316L(1.435)Corpo forgiato | F6 |
| Corpo in fusione CF3M(1.4435). | C6 |
| Operazione della modalità | Codice |
| Manualmente | M |
| No, in realtà | NO |
| Normalmente | NC |
| Doppio effetto | AA |
| Materiale della membrana | Codice |
| FPM massimo200℃* | FPM |
| EPDM massimo 130 ℃* | EPDM |
| Silicone max180℃* | SI |
| PTFE/EPDM max150℃* | PTFE |
| *Temperatura di sterilizzazione a vapore <20min | |
| Connessioni | Codice |
| Saldatura di testa | |
| Serie DIN118500 | D0 |
| DIN11850 serie 1 | D1 |
| DIN11850 serie 2 | D2 |
| DIN11850 serie 3 | D3 |
| DIN11866 serie 1 | D6 |
| ASTM BPE | AB |
| ISO1127 serie 1 | ISO |
| BS 4825 parte 1 | Che cavolo |
| JS 3459 | JIS |
| JS 3447 | JIS7 |
| MORSETTO | |
| DIN 32676 serie 1 | DC |
| ASTM BPE | ABC |
| DIN 32676 serie B | ISOC |
| BS2825-3 | BSC |
| Finitura superficiale del corpo valvola, contorno interno | Codice |
| Lucidato meccanicamente CON superficie di contatto con il prodotto: RA<0,51um, altro: nessun requisito di finitura | SF1-1 |
| Lucidato meccanicamente CON Superficie di contatto del prodotto: RA <0,51um, altro: Lucidato meccanicamente | SF1-2 |
| Elettrolucidato CON Superficie di contatto del prodotto: RA <0,51um, altro: Nessun requisito di finitura | SF4-1 |
| Elettrolucidato CON superficie di contatto con il prodotto: RA<0,51um, altro: lucidato meccanicamente | SF4-2 |
| Elettrolucidato CON Superficie di contatto con il prodotto: RA<0,51um, altro: Elettrolucidato | SF4-3 |

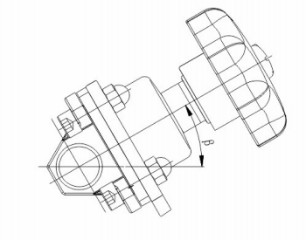

In base alle caratteristiche strutturali delle valvole a membrana asettica, si consigliano i seguenti orientamenti di installazione. Queste configurazioni facilitano il drenaggio completo dopo la pulizia e riducono al minimo il rischio di ritenzione di liquidi all'interno della valvola.
| Angolo del corpo | |||||||||||
| Corpo forgiato |
|
Corpo di fusione | |||||||||
| DINβ | ASTMBPE | β | SO1127serie1 | M DIN β | ASTMBPE | β | SO1127serie1 | M | |||
| DN10 | 26° |
|
|
13.5 | 26° | DN10 | 31° |
|
|
13.5 | 31° |
| DN15 | 21° | 1/2" | 27° | 17.2 | 24° | DN15 | 26° | 1/2" | 31° | 17.2 | 26° |
| DN20 | 32° | 3/4" | 21° | 21.3 | 17 | DN20 | 32° | 3/4" | 26° | 21.3 | 26° |
| DN25 | 26° | 1,0" | 30° | 26.9 | 29° | DN25 | 32° | 1,0" | 32° | 26.9 | 32° |
| DN32 | 29° | 1,25" | 31° | 33.7 | 30° | DN32 | 31° | 1,25" | 31° | 33.7 | 31° |
| DN40 | 24° | 1,5" | 27° | 42.4 | 24° | DN40 | 28° | 1,5" | 28° | 42.4 | 28° |
| DN50 | 25° | 2,0" | 25° | 48.3 | 27° | DN50 | 31° | 2,0" | 31° | 48.3 | 31° |
| DN65 | 21,5° | 2,5" | 21,5° | 60.3 | 23° | DN65 | 27° | 2,5" | 27° | 60.3 | 27° |
| DN80 | 20.1 | 3,0" | 25,1° | 76.2 | 27° | DN80 | 31° | 3,0" | 31° | 76.2 | 31° |
Le valvole a membrana asettica AVM sono dotate di un'esclusiva struttura di tenuta che elimina le zone morte igieniche, consentendo il drenaggio completo dei fluidi e una migliore compatibilità con i processi CIP/SIP.
Il diagramma dell'immagine illustra la differenza tra l'esclusivo design della tenuta di AVM e quello di una valvola convenzionale.
| Saldatura a tutto tondo | |||||||||
| Attuatore | DN | NPS |
|
DIN | ASTM-BPE | ISO 1127 serie 1 | BS4825- | ||
| serie 1 | serie 1 | serie 2 | series 3 | ||||||
| 10 | 4 |
|
6×1.0 |
|
|
|
|
|
|
| 6 |
|
8×1.0 |
|
|
|
|
10.2×1.6 |
|
|
| 8 | 1/4" | 10×1.0 |
|
|
|
6,35×0,89 | 13,5×1,6 | 6,35×1,2 | |
| 10 | 3/8" | 12×1,5 | 12×1.0 | 13×1,5 | 14×2.0 | 9,53×0,89 |
|
9,53×1,2 | |
| 15 | 1/2" |
|
|
|
|
12,7×1,65 |
|
12,7×1,6 | |
| 15 | 10 | 3/8" | 12×1,5 | 12×1.0 | 13×1,5 | 14×2.0 | 9,53×0,89 | 17,2×1,6 | 9,53×1,2 |
| 15 | 1/2" | 18×1,5 | 18×1.0 | 19×1,5 | 20×2.0 | 12,7×1,65 | 21,3×1,6 | 12,7×1,6 | |
| 20 | 3/4" |
|
|
|
|
19,05×1,65 |
|
19.05×1.6 | |
| 25 | DN15 | 1/2" | 18×1,5 | 18×1.0 | 19×1,5 | 20×2.0 | 12,7×1,65 | 21,3×1,6 | 12,7×1,6 |
| DN20 | 3/4" | 22×1,5 | 22×1.0 | 23×1,5 | 24×2.0 | 19,05×1,65 | 26,9×1,6 | 9,05×1,6 | |
| DN25 | 1,0" | 28×1,5 | 28×1.0 | 29×1,5 | 30×2,0 | 25,4×1,65 | 33,7×2,0 | 25,4×1,6 | |
| 40 | DN32 | 1-1/4" | 34×1,5 | 34×1.0 | 35×1,5 | 36×2.0 | 31,75×1,65 | 42,4×2,0 | 31,75×1. |
| DN40 | 1-1/2" | 40×1,5 | 40×1.0 | 41×1,5 | 42×2.0 | 38,1×1,65 | 48,3×2,0 | 38,1×1,6 | |
| 50 | DN40 | 1-1/2" |
|
|
|
|
|
48,3×2,0 |
|
| DN50 | 2,0" | 52×1,5 | 52×1.0 | 53×1,5 | 54×2.0 | 50,8×1,65 | 60,3×2,0 | 50,8×1,6 | |
| 65 | DN65 | 2,5" |
|
|
70×2 |
|
63,5×1,65 | 76,2×2,3 |
|
| 80 | DN80 | 3,0" |
|
|
85×2 |
|
76,2×1,65 | 88,9×2,3 |
|

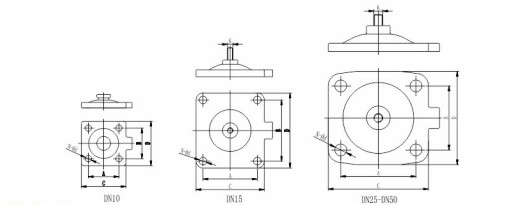

| Dimensione del diaframma | |||||||||||||
| Attuatore | A | B | C | D | d | K | N | PTFE | EPDM | ||||
| Pressione operativa | SIPTemperatura | Pressione operativa | SIPTemperatura | ||||||||||
| DN10 | 22 | 22 | 32 | 32 | 4.5 |
|
4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
| DN15 | 39 | 44 | 49 | 54 | 6 | M5 | 4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
| DN25 | 54 | 46 | 72 | 57 | 9 | 1/4"-20 UNC | 4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
| DN40 | 70 | 65 | 100 | 90 | 11 | 1/4"-20 UNC | 4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
| DN50 | 82 | 78 | 133 | 105 | 13 | 1/4"-20 UNC | 4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
| DN65 | 102 | 95 | 145 | 133 | 13 | M8 | 4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
| DN80 | 127 | 114 | 175 | 156 | 18 | M8 | 4 | 6bar | massimo | 150 ℃ | 10bar | massimo | 130 ℃ |
