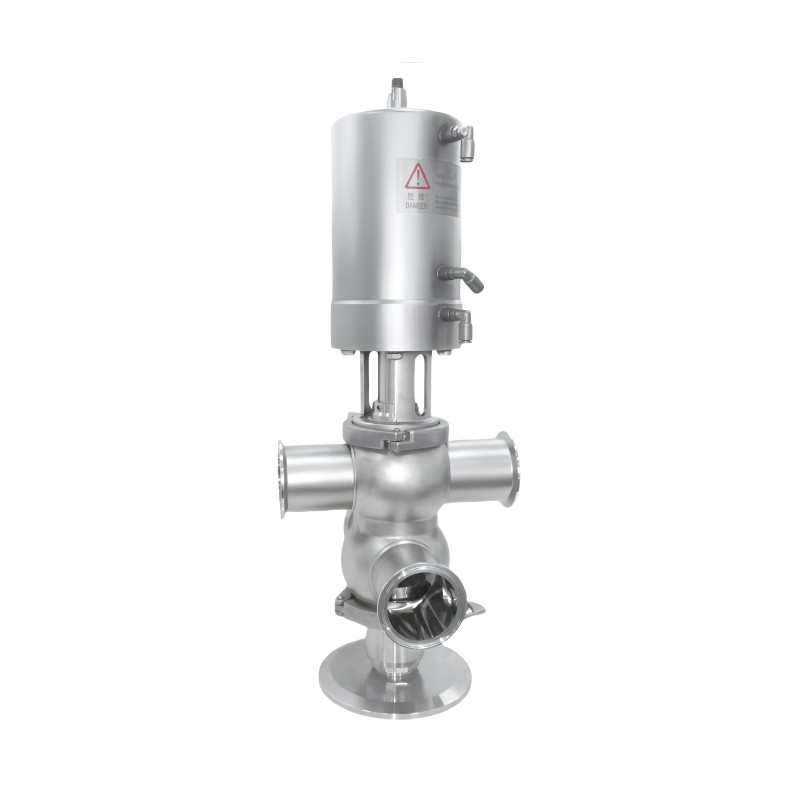

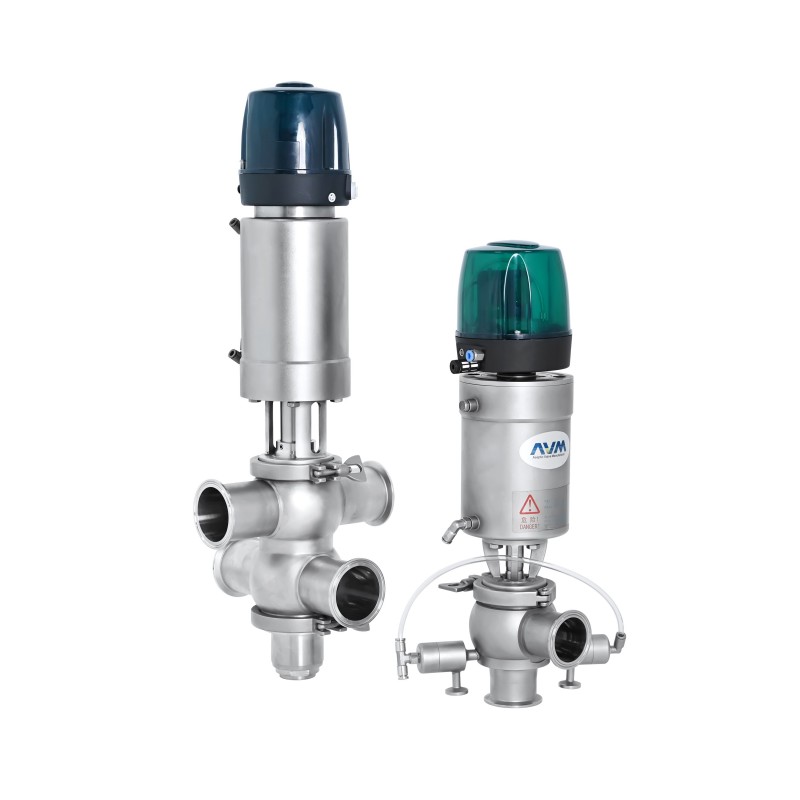

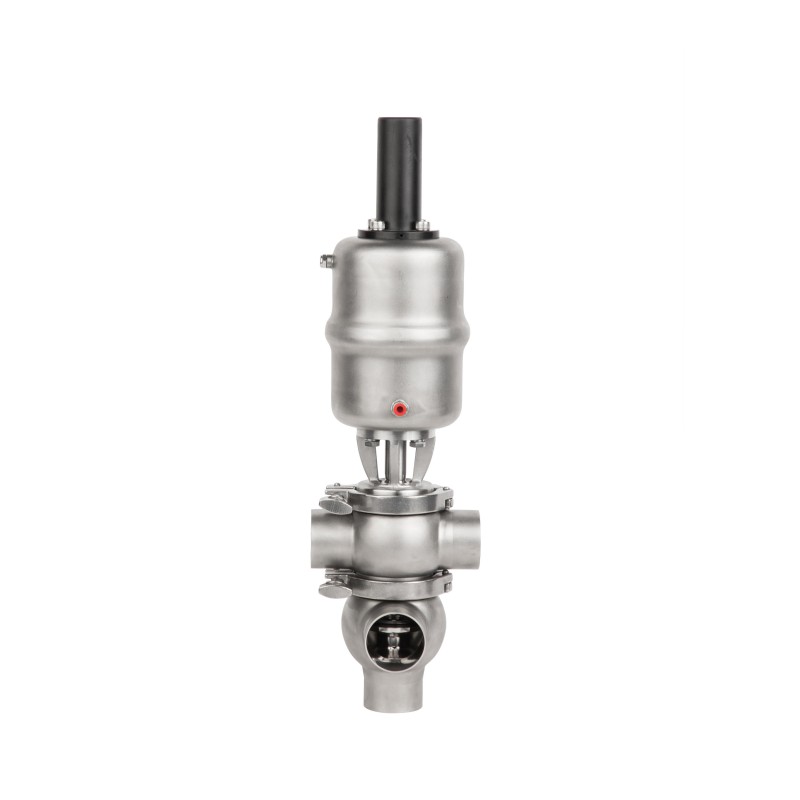

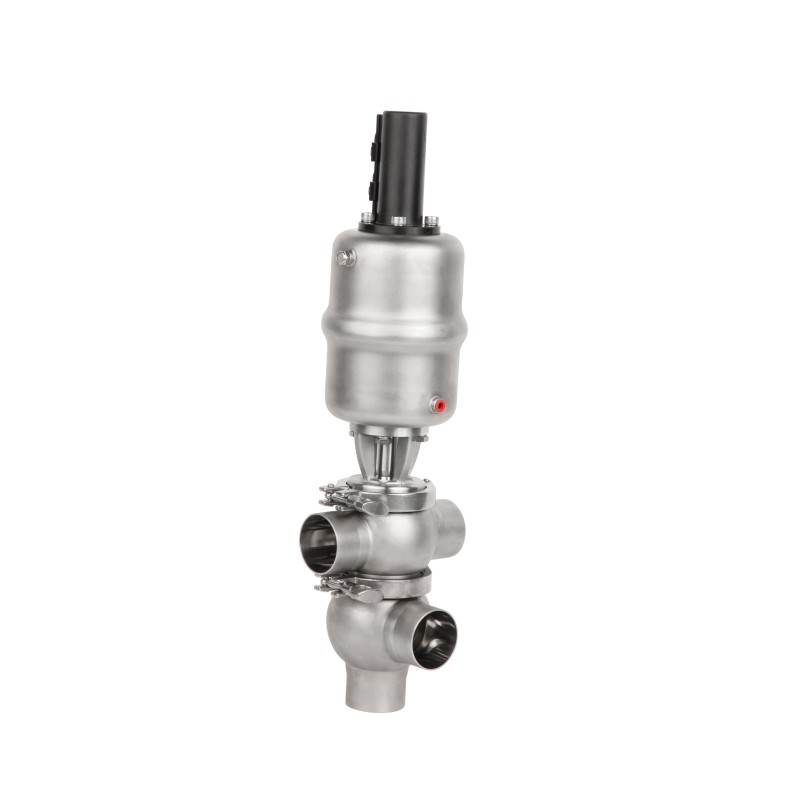

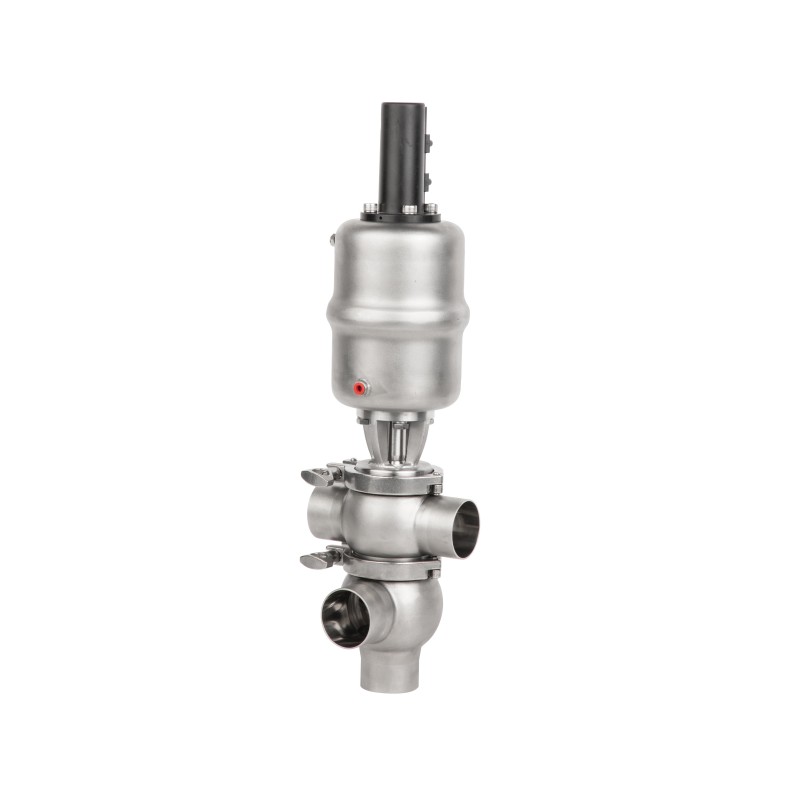

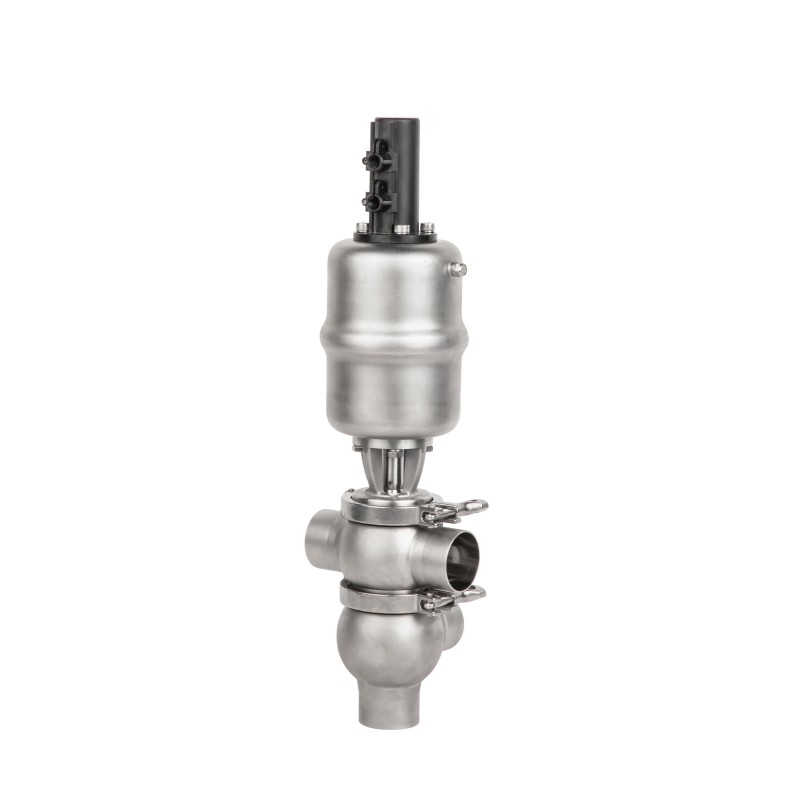

La valvola asettica Mixproof è una valvola igienica normalmente chiusa (NC) ad azionamento pneumatico, progettata per applicazioni impegnative in cui la prevenzione della contaminazione incrociata e l'affidabilità del processo sono fondamentali.

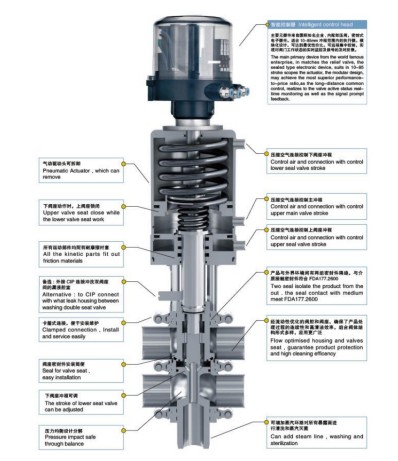

Caratterizzata da un design a doppia sede con due guarnizioni indipendenti sul disco della valvola, la valvola crea una camera di perdita tra le guarnizioni. In caso di usura o guasto della guarnizione, qualsiasi perdita di prodotto viene automaticamente deviata nella camera e scaricata in modo sicuro tramite un'uscita dedicata, garantendo l'assenza di miscelazione del prodotto tra le diverse linee.
Funzionamento igienico: garantisce la purezza del prodotto nei sistemi di lavorazione multilinea prevenendo il riflusso e la contaminazione incrociata.
Predisposizione CIP: la valvola supporta la pulizia Clean-in-Place (CIP) senza interrompere la produzione, aumentando i tempi di attività del sistema e l'efficienza operativa.
Nessuna perdita di prodotto: in condizioni normali, la camera di drenaggio rimane chiusa, mantenendo un ambiente di processo pulito e controllato.
Compatibilità con l'automazione: FH6/FH8 può essere equipaggiato con teste di controllo intelligenti dei migliori marchi di automazione come Burkert, Alfa Laval o GEMÜ. Ciò consente l'attuazione remota, la diagnostica in tempo reale e l'integrazione dei sensori, supportando il controllo intelligente del processo.
Ideale per i settori alimentare e delle bevande, lattiero-caseario, farmaceutico e della cura personale, questa valvola a prova di miscelazione offre affidabilità, pulibilità e conformità eccezionali agli standard igienici.

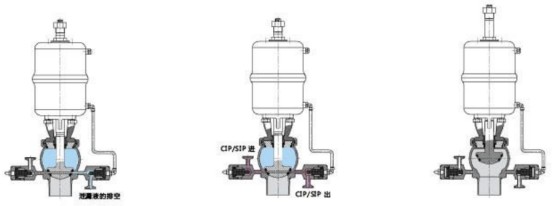

① Posizione della valvola: CHIUSA
Pressione dell'aria di controllo: 0 bar alla connessione L1 (corsa principale)
Pressione dell'aria di controllo: 0 bar alla connessione L2 (corsa superiore del disco della valvola)
Pressione dell'aria di controllo: 0 bar alla connessione L3 (corsa inferiore del disco della valvola)
È assicurata la separazione di due fluidi diversi.
In caso di perdita, il prodotto verrà scaricato verso l'esterno attraverso la camera di perdita in condizioni depressurizzate.
② Posizione della valvola: APERTA
Pressione dell'aria di controllo: 6 bar alla connessione L1 (corsa principale)
Il disco inferiore della valvola si solleva, chiudendo la camera di drenaggio.
Entrambi i dischi delle valvole sono in posizione aperta.
I dischi della valvola superiore e inferiore sono completamente aperti l'uno rispetto all'altro, consentendo il flusso del prodotto.
③ Pulizia della sede superiore della valvola
Pressione dell'aria di controllo: 6 bar alla connessione L2 (corsa superiore del disco della valvola)
Durante il processo di pulizia, il disco della valvola superiore viene sollevato con una corsa regolabile (la corsa dell'impulso deve essere impostata in modo appropriato).
La sede della valvola, le guarnizioni del disco della valvola, le aree libere e il tubo di scarico delle perdite vengono puliti accuratamente.
④Pulizia della sede inferiore tramite l'alloggiamento della valvola. Controllare la pressione dell'aria di 6 bar sulla connessione L3. Il disco inferiore della valvola viene sollevato durante la procedura di pulizia. La sede della valvola, le guarnizioni del disco della valvola, il gioco, nonché il tubo di scarico delle perdite, vengono puliti accuratamente.
①Posizione valvola: CHIUSA
Pressione dell'aria di controllo: 0 bar
Connessione: separazione di due media ostili
Perdita (se presente): guidata verso l'esterno attraverso la camera di perdita in uno stato depressurizzato.
Pressione dell'aria di controllo: 6 bar alla connessione L
Il disco inferiore della valvola si solleva, chiudendo la camera di drenaggio.
Entrambi i dischi delle valvole sono in posizione "aperta".
Le sedi delle valvole superiore e inferiore sono aperte, consentendo il flusso tra le due linee.
①Drenaggio delle perdite interne
Pressione dell'aria di controllo: 0 bar alla connessione L1 (corsa principale)
Pressione dell'aria di controllo: 0 bar alla connessione L2 (corsa superiore del disco della valvola)
Pressione dell'aria di controllo: 0 bar all'attacco L3 (corsa inferiore del disco della valvola)
I due diversi media sono separati.
Qualsiasi perdita, se si verifica, viene drenata verso l'esterno attraverso la camera di perdita in uno stato depressurizzato.
②Stato della valvola: aperta
Pressione dell'aria di controllo: 6 bar alla connessione L1
Il disco della valvola inferiore solleva e chiude la camera di drenaggio.
Entrambi i dischi delle valvole sono in posizione "aperta".
I percorsi di flusso superiore e inferiore sono aperti e collegati tra loro.
③Lavare la cavità di perdita del tubo e della valvola
Pressione dell'aria di controllo: 6 bar alla connessione L2
Durante il processo di pulizia, il disco della valvola superiore viene sollevato con una corsa regolabile (impulso)
Impostare la corsa in base alle esigenze di pulizia
La sede della valvola, le guarnizioni del disco della valvola, l'area libera e il tubo di scarico/perdita vengono tutti puliti in modo efficace
④Lavare la cavità di perdita del serbatoio e della valvola
Pressione dell'aria di controllo: 6 bar alla connessione L3
Durante il processo di pulizia, il disco inferiore della valvola viene sollevato
La sede della valvola, le guarnizioni del disco della valvola, l'area libera e il tubo di scarico/perdita vengono puliti accuratamente
La matrice della valvola a doppia sede AVM garantisce la conformità ai requisiti sanitari e asettici di fabbrica.
La fabbrica è in grado di realizzare sistemi di valvole multidirezionali completamente automatizzati.
La matrice delle valvole supporta il funzionamento efficiente dei moderni processi di produzione e dei cicli di pulizia CIP/SIP, massimizzando l'utilizzo dell'officina e ottimizzando l'efficienza dei costi.
Le valvole a doppia sede garantiscono una separazione affidabile del prodotto e prevengono la contaminazione incrociata.
Si prega di fare riferimento alla foto per i dettagli.
| Materiale | Parti del prodotto contaot | 316L(1.4404) |
| parti del prodotto senza contatto | 304(1.4301) | |
| Fornire certificato EN 102043.1B | ||
| Materiale di tenuta | Standard | EPDM |
| Opzione | NBR\FPMSilicone | |
| Tutti i materiali di tenuta sono conformi alla norma FDA 177.2600 | ||
| Temperatura | Temperatura di lavoro corrente | -20~+135℃(EPDM) |
| Temperatura di sterilizzazione | 150 ℃ (massimo 20 minuti) | |
| Pressione | Pressione di esercizio | 0-5 bar |
| Accettazione del requisito di alta pressione | ||
| Controllare la pressione dell'aria | 6~8bar | |
| Trattamento superficiale | Superficie interna | Ra≤0,8μm |
| Superficie esterna | Sabbiatura | |
| Connessione | Norma di connessione | estremità saldata: serie DIN 118502 |
| ond saldato: tubo standard in POLLICI | ||
| Metodo di connessione: saldatura, filettatura, morsetto, flangia | ||
| Opzione | Controllore intelligente | 24 V CC |
| Valvola elettromagnetica 1/3 | ||
| Posizione figlio | 24 V CC | |
| Sensore di posizione 2/3/4 NPN/PNP | ||

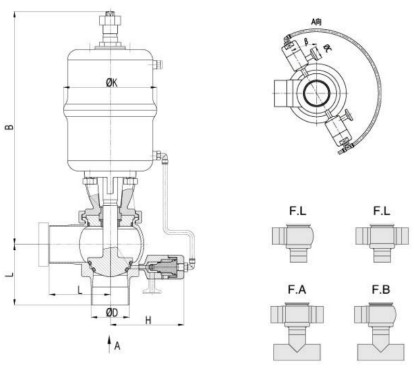

| dimensioni (mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | Corsa(K) | M(DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 29*1,5 | 41×1,5 | 23 | 21.5 |
| DN50 | 384.1 | 103B | 74.5 | 85 | 123 | B | 29*1,5 | 53x1,5 | 30 | 21.5 |
| DN65 | 392.8 | 1135 | 91.5 | 100 | 123 | B | 41*1,5 | 70×2,0 | 36.5 | 28 |
| DNB0 | 523.5 | 138 | 108 | 120 | 179 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1,5° | 349 | 90 | 56.8 | 65 | 89 | B | 291.5 | 38,1×1,65 | 23 | 12.7 |
| 2,0' | 382.8 | 103.B | 72 | 85 | 123 | B | 29*1,5 | 50,8*1,65 | 30 | 12.7 |
| 2,5' | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1,5 | 63,5×1,65 | 36.5 | 12.7 |
| 3,0' | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1,5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | B | 85*2.0 | 101,6*2,11 | 47.5 | 15.8 |
| dimensioni (mm) | ||||||||
| DN | A | L | L1 | D | S | K | DN | Corsa(K) |
| DN40 | 350.5 | 59.5 | 65 | 83 | 140 | 65 | 41×1,5 | 23 |
| DN50 | 384.1 | 68.5 | 85 | 123 | 160 | 80 | 53×1,5 | 30 |
| DN65 | 392.2 | 83 | 100 | 123 | 180 | 80 | 70×2,0 | 36.5 |
| DNBO | 523.5 | 90 | 120 | 173 | 200 | 100 | 85*2.0 | 47.5 |
| DN100 | 533 | 95.5 | 150 | 173 | 220 | 100 | 104*2.0 | 47.5 |
| 3A | ||||||||
| 1,5° | 348 | 58 | 65 | 83 | 140 | 65 | 38,1×1,65 | 23 |
| 2,0° | 382.8 | 67 | 85 | 123 | 160 | 80 | 50,8*1,65 | 30 |
| 2,5° | 389.2 | 76 | 100 | 123 | 180 | B0 | 63,5x1,65 | 36.5 |
| 3,0° | 519.5 | B8 | 110 | 173 | 200 | 100 | 76,2*1,65 | 42 |
| 4,0° | 591 | 99.5 | 150 | 179 | 220 | 100 | 101.62.11 | 47.5 |
| dimensioni (mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | Corsa(K) | M(Morsetto DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 2971.5 | 41×1,5 | 23 | 21.5 |
| DN50 | 384.1 | 103.B | 74.5 | 85 | 123 | 8 | 29*1,5 | 53x1,5 | 30 | 21.5 |
| DNE5 | 3928 | 113.5 | 91.5 | 100 | 123 | 8 | 41*1,5 | 70×2,0 | 36.5 | 28 |
| DN80 | 523.5 | 138 | 108 | 120 | 173 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1,5° | 349 | 900 | 56.8 | 65 | B9 | 8 | 29*1,5 | 38,1×1,65 | 23 | 12.7 |
| 2,0° | 382.8 | 103.8 | 72 | 85 | 123 | 8 | 291.5 | 50,8*1,65 | 30 | 12.7 |
| 2,5° | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1,5 | 63,5x1,65 | 36.5 | 12.7 |
| 3,0° | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1,5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | 8 | 85*2.0 | 101,6*2,11 | 47.5 | 15.8 |
La valvola asettica Mixproof DZ4 è una valvola a sede ad azionamento pneumatico caratterizzata da un design igienico e flessibile, basato su una comprovata piattaforma di valvole a sede singola. È specificamente progettato per processi in cui due liquidi diversi fluiscono simultaneamente attraverso la stessa valvola. La valvola non solo impedisce la contaminazione incrociata tra i fluidi, ma consente anche un facile monitoraggio del suo funzionamento. È ampiamente utilizzato nell'industria lattiero-casearia, delle bevande, farmaceutica e in altri settori igienici.
La valvola DZ4 viene azionata a distanza utilizzando aria compressa ed è normalmente chiusa (NC) nel suo stato predefinito. È dotato di due valvole pneumatiche di tipo mini, normalmente aperte: una funge da valvola di scarico e l'altra da valvola di pulizia per applicazioni CIP (Clean-in-Place).
Lo stelo della valvola è dotato di due anelli di tenuta che creano tra loro una camera di drenaggio. In caso di perdita interna, il prodotto fluisce nella camera di perdita e viene scaricato attraverso la valvola di scarico. Prima di aprire la valvola principale, la camera di perdita può essere pulita per garantire un funzionamento igienico e sicuro.
| Materiale | Contattare le parti del prodotto | 316L(1.4404) |
| parti del prodotto senza contatto | 304(1.4301) | |
| Fornire certificato EN 102043.1B | ||
| Materiale di tenuta | Standard | EPDM |
| Opzione | NBR, FPM, silicone | |
| Tutti i materiali delle guarnizioni sono conformi alla norma FDA 177.2600 | ||
| Temperatura | Temperatura di lavoro corrente | -20-+135℃(EPDM) |
| Temperatura di sterilizzazione | 150 ℃ (massimo 20 minuti) | |
| Pressione | Pressione di esercizio | 0-5 bar (standard) |
| Accettazione del requisito di alta pressione | ||
| Controllare la pressione dell'aria | 5~8bar | |
| Trattamento superficiale | Superficie interna | Ra≤0,8μm |
| Superficie esterna | Sabbiatura | |
| Connessione | Norma di connessione | estremità saldata: serie DIN 118502 |
| estremità saldata: standard per tubi in POLLICI | ||
| Metodo di connessione: saldatura, filettatura, morsetto, flangia | ||
| Opzione | Controllore intelligente | 24 V CC |
| Valvola elettromagnetica 1/2 | ||
| Sensore di posizione | 24 V CC | |
| 2 sensori di posizione NPN/PNP | ||
| DN | B | H | K | C | L | β | D | M(Morsetto DIN) |
| DN40 | 296 | 109 | 90 | 25.2 | 65 | 30° | 41×1,5 | 21.5 |
| DN50 | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 53×1,5 | 21.5 |
| DN65 | 352 | 128 | 130 | 25.2 | 90 | 30° | 70×2,0 | 28 |
| DNBO | 422 | 137.5 | 195 | 25.2 | 110 | 30° | 85*2.0 | 28 |
| DN100 | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 104*2.0 | 28 |
| POLLICE | B | H | K | C | L | β | OD | M(morsetto 3A) |
| 1,5° | 296 | 109 | 90 | 25.2 | 65 | 30° | 38,1×1,65 | 12.7 |
| 2,0° | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 50,8*1,65 | 12.7 |
| 2,5' | 331 | 122.5 | 130 | 25.2 | 90 | 30° | 63,5×1,65 | 12.7 |
| 3,0° | 418.5 | 130 | 195 | 25.2 | 100 | 30° | 76,2*1,65 | 12.7 |
| 4,0° | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 101.62.11 | 15.8 |
