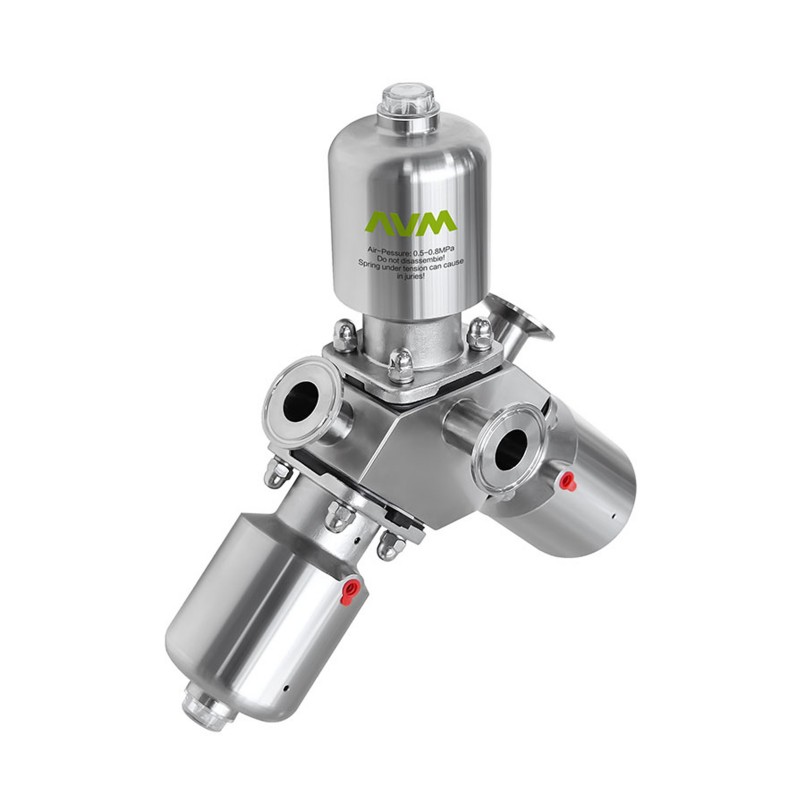

Valvola a membrana multiporta combinata

Valvola a membrana multiporta: soluzione compatta e igienica per il controllo del flusso complesso

La valvola a membrana multiporta combinata è una soluzione di valvola igienica avanzata progettata per ottimizzare lo spazio, ridurre i tratti morti e semplificare la disposizione delle tubazioni nei sistemi di processo ad elevata purezza. È particolarmente adatto per applicazioni farmaceutiche, biotecnologiche e alimentari in cui la pulizia, l'efficienza e l'affidabilità del processo sono fondamentali.

Caratteristiche principali e vantaggi:

◆ Design compatto e salvaspazio
Combina più percorsi di flusso all'interno di un unico corpo valvola, riducendo al minimo la necessità di tubazioni complesse e l'ingombro complessivo del sistema.
◆ Costruzione igienica
Realizzati in acciaio inossidabile di alta qualità (tipicamente SS316L) con superfici interne lisce, finiture elettrolucidate e design completamente drenabili per soddisfare rigorosi requisiti sanitari come ASME BPE, EHEDG e 3-A.
◆ Configurazioni multiple
Disponibili con design delle porte a T, L, U e personalizzate per soddisfare vari requisiti di processo come campionamento, distribuzione, deviazione, miscelazione o commutazione del serbatoio.
◆ Volume morto ridotto
La geometria interna ottimizzata riduce significativamente lo spazio morto e il rischio di contaminazione, supportando processi CIP/SIP efficaci.
◆ Funzionamento flessibile
Disponibili con azionamento manuale, pneumatico o elettrico. Può essere dotato di teste di controllo intelligenti, sensori di posizione e sistemi di feedback per l'integrazione in linee di processo automatizzate.
◆ Efficienza dei processi
Consolidando più funzioni in un unico blocco valvola, questo design riduce il numero di saldature, diminuisce il rischio di perdite e semplifica le procedure di convalida e manutenzione.
◆ Tecnologia a membrana
Utilizza una comprovata tecnologia di sigillatura a membrana per isolare l'area di contatto del prodotto dai componenti meccanici esterni, garantendo un'elevata integrità della tenuta e un funzionamento sterile.

Applicazioni tipiche:

Sistemi di distribuzione e raccolta dei media
Linee di alimentazione e raccolta dei bioreattori
Instradamento CIP/SIP
Linee di lavorazione asettica e riempimento-finitura
Sistemi di preparazione dei tamponi e dei terreni
Conformità e certificazione:
Prodotto in ambienti certificati ISO 9001
Conforme agli standard FDA, USP Classe VI, ASME BPE e GMP
Tracciabilità completa delle parti a contatto con il fluido e degli elastomeri
Disponibile con documentazione completa e pacchetti di validazione (DQ/IQ/OQ)

Specifiche

Valvola a membrana con corpo a blocco personalizzato
La nostra valvola a membrana con corpo a blocco personalizzato è progettata per applicazioni igieniche e di elevata purezza e offre una soluzione altamente compatta ed efficiente per il controllo del flusso complesso.

Caratteristiche principali:

1. Design vero e proprio Zero Dead Leg

Riduce al minimo la ritenzione del prodotto ed elimina i rischi di contaminazione, ideale per la lavorazione asettica.

2. Compatto ed efficiente in termini di spazio

Il design aerodinamico del corpo riduce l'ingombro dell'installazione e semplifica il layout del sistema.

3. Finitura superficiale superiore

Disponibili con rugosità superficiale interna Ra ≤ 0,4μm, con elettrolucidatura opzionale (SF1, SF4), nel pieno rispetto dei requisiti ASME BPE.

4. Configurazioni versatili del percorso del flusso

Combinazioni multiple di dimensioni e porte per soddisfare le diverse esigenze di processo.

5. Saldature e assemblaggi ridotti

Integra tubazioni complesse in un unico blocco valvole, riducendo il numero di giunti e saldature.

6. Opzioni di attuazione flessibili

Disponibile nelle versioni a controllo manuale, pneumatico e automatizzato con piano di controllo o posizionatore opzionale.

7. Garanzia di qualità certificata

Conforme agli standard 3-A, FDA, PED 2014/68/UE e ISO 9001:2008.

8. Standard internazionali supportati

Compatibile con gli standard di connessione DIN, 3-A, SMS e ASME BPE.

9. Testato in fabbrica al 100%.

Ogni valvola viene sottoposta a test idraulici completi e ispezione visiva per garantire prestazioni e affidabilità ottimali.
