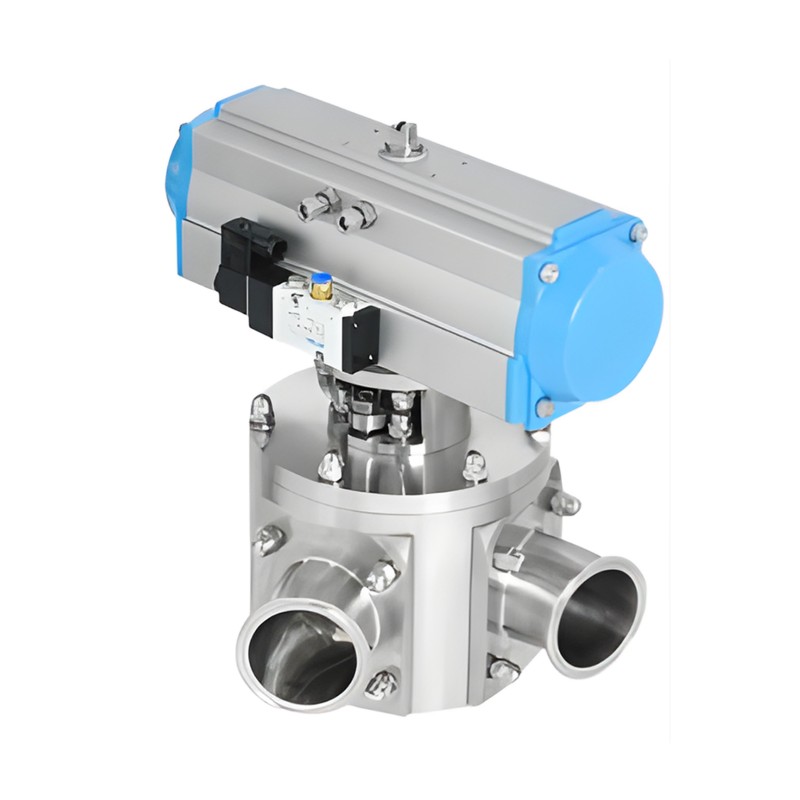

Valvola direzionale

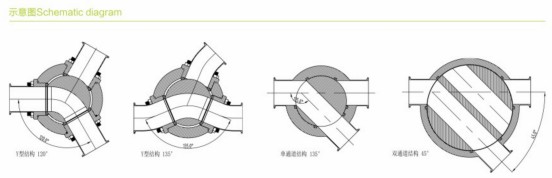

La struttura a Y è progettata per avere un angolo di 120° e 135° tra la bocca di alimentazione del corpo valvola e le due luci di scarico. Il nucleo della valvola viene portato a ruotare attraverso il dispositivo di azionamento per realizzare il flusso o tagliare tra l'estremità di ingresso e qualsiasi uscita, ottenendo così la commutazione di due diverse direzioni del flusso. Il tipo di curva del canale interno evita un rapido angolo di rotazione del corridore.

In una struttura a canale singolo, il nucleo della valvola direzionale è una struttura a innesto con un volume di perdita ridotto e il canale di flusso diretto è progettato per avere una portata elevata. La porta di alimentazione del corpo valvola e le due porte di scarico sono progettate per avere un angolo di 135°.

Struttura a doppio canale, l'angolo di shunt rotazionale di questa struttura è progettato per essere 45°, 30°, ecc. A causa del suo piccolo angolo di rotazione, i componenti interni non sono quasi influenzati dai materiali ad alta usura. Se il materiale è abrasivo, solo l'usura del canale interno può fornire la possibilità di rotazione del nucleo della valvola di 180°, allungando la vita del componente.

Dimensioni standard: 2"-12"
Materiale del corpo valvola: 304, 316L, TA2, 2205, ecc.
Materiale di tenuta: guarnizione statica PTFE, RPTFE, PPL, PEEK, ecc., guarnizione gonfiabile in silicone, FKM
Trattamento superficiale: Ra<0,6 (parte a contatto con il mezzo)
Metodo di connessione: flangia, installazione rapida
Pressione di esercizio: -0,1 MPa~+0,6 MPa
Temperatura di funzionamento: -20℃~+250℃(a seconda del materiale di tenuta)
Angolo di commutazione:90°, 120°, 135°

Parametro
