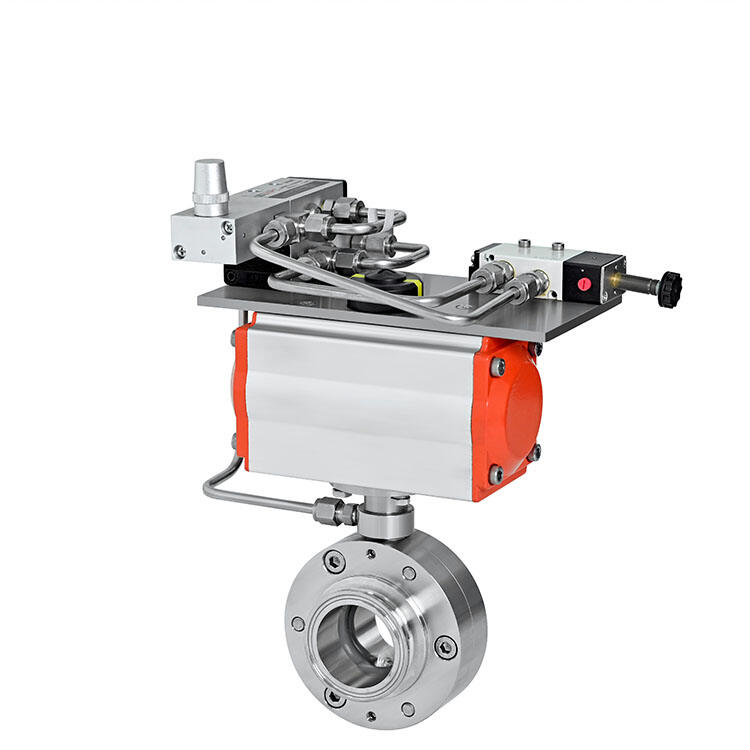

Valvola a farfalla con guarnizione gonfiabile eccentrica

Questo meccanismo di tenuta senza attrito soddisfa in modo efficace i severi requisiti di igiene e purezza nella manipolazione di alimenti, prodotti farmaceutici e altri materiali sensibili. Elimina inoltre le preoccupazioni relative all'usura delle guarnizioni e alla potenziale contaminazione derivante dal degrado delle guarnizioni.

La valvola a farfalla con tenuta gonfiabile eccentrica è particolarmente adatta per la movimentazione di liquidi, polveri, granuli e materiali simili ed è ampiamente utilizzata in settori quali la lavorazione alimentare, la produzione di latte in polvere, la biotecnologia e altre applicazioni sanitarie.

La valvola a farfalla con tenuta gonfiabile eccentrica, nota anche come valvola a farfalla a tenuta d'aria, è una valvola sanitaria ad alte prestazioni progettata per applicazioni igieniche e asettiche. La sua caratteristica principale è un meccanismo di tenuta senza attrito: quando la valvola è chiusa, l'aria compressa espande la sede della valvola per premere saldamente contro il disco della valvola, garantendo una tenuta sicura. Quando la valvola si apre, l'aria viene rilasciata, consentendo alla sede di ritrarsi e di sganciarsi completamente dal disco, eliminando l'attrito, minimizzando l'usura e riducendo significativamente la coppia operativa.

Questa esclusiva tecnologia di tenuta rende la valvola ideale per sistemi di processo che richiedono elevata purezza, come nei settori alimentare e delle bevande, del latte in polvere, farmaceutico, biotecnologico, cosmetico e della chimica fine. Tutti i materiali di contatto sono disponibili in SS304 o SS316L, con componenti di tenuta conformi agli standard FDA 21 CFR 177.2600. La valvola è completamente compatibile con i sistemi di pulizia e sterilizzazione CIP/SIP, garantendo un funzionamento igienico affidabile.

Vantaggi principali

Design della tenuta senza attrito: previene la dispersione di particelle e la contaminazione incrociata, prolunga notevolmente la durata della tenuta.
Bassa coppia operativa: facile automazione con attuatori più piccoli, che riducono la complessità e i costi del sistema.
Completamente igienico e di grado alimentare: tutte le parti a contatto con il fluido sono realizzate in acciaio inossidabile 304/316L; guarnizioni disponibili in Viton, EPDM o silicone, conformi alla FDA.
Connessioni versatili: disponibili nelle versioni a morsetto, saldate e flangiate per soddisfare gli standard DIN, ISO e ASME-BPE.
Ideale per vari mezzi: adatto per liquidi, polveri e materiali granulari.
Compatibilità asettica: progettato per camere bianche e ambienti sterili con supporto CIP/SIP completo.

Questa valvola a farfalla con tenuta gonfiabile eccentrica è la soluzione ideale per applicazioni che richiedono processi ultrapuliti, una maggiore longevità della valvola e una rigorosa conformità agli standard sanitari internazionali. È una scelta affidabile nel mercato delle valvole di processo sanitarie, poiché offre affidabilità a lungo termine, manutenzione minima e sicurezza del prodotto di massimo livello.

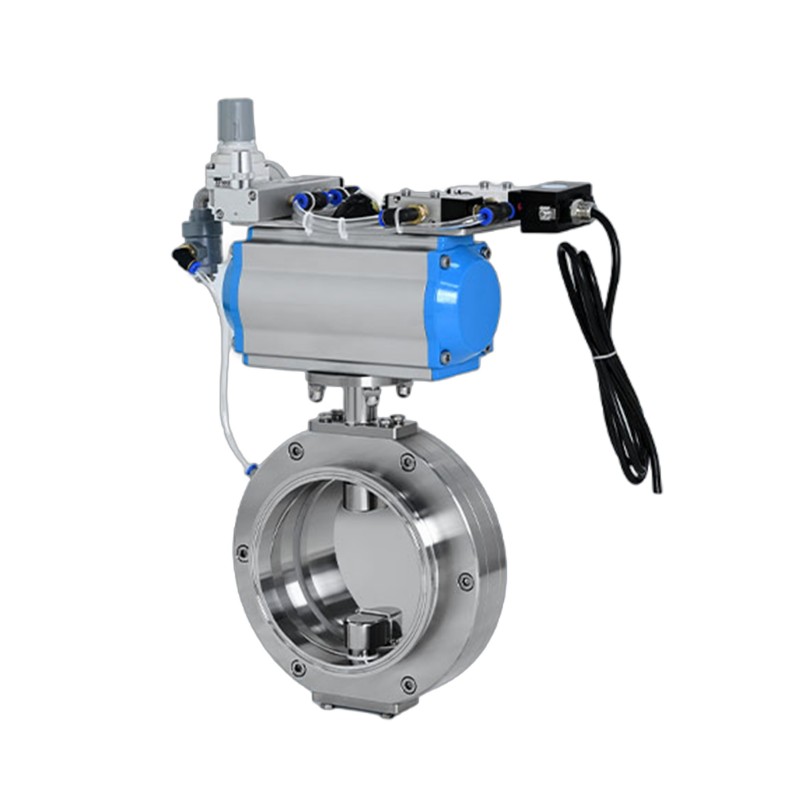

tipo a pistone

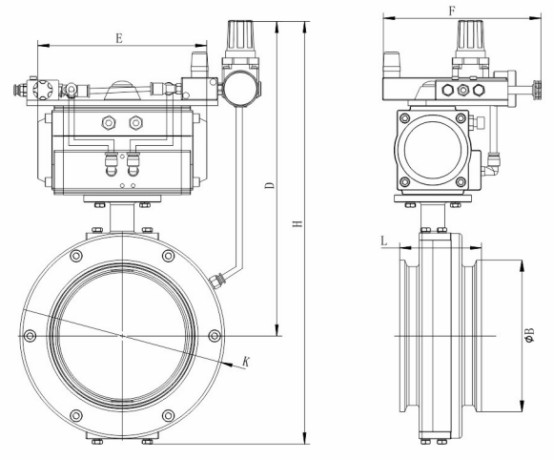

Specifiche tecniche

Intervallo di dimensioni: da 2,0" a 10,0"
Pressione di esercizio: da -0,1 MPa a +0,5 MPa
Pressione di alimentazione dell'aria di controllo: 0,6 MPa
Opzioni attuatore: attuatore pneumatico 0–90°
Motore rotativo pneumatico (opzionale)
Temperatura di lavoro: da -20°C a +150°C
Materiali metallici:
Contatto con il mezzo: SS304 o SS316L
Parti senza contatto: SS304
Materiali di tenuta:
Viton (conforme FDA 21 CFR 177.2600, configurazione standard)
Opzionale: gomma siliconica, gomma EPDM
Finitura superficiale:
Superfici di contatto: Ra < 0,4 μm
Superfici senza contatto: Ra < 0,8 μm
Metodo di pulizia/sterilizzazione: compatibile CIP/SIP
Classificazione antideflagrante: ATEX II 2 GD T4
Standard di connessione:
DIN11850 Serie 2
ASME BPE
ISO 1127 Serie 1e
Metodi di connessione: morsetto, saldato, flangiato
