Valvola riduttrice di pressione

Le valvole di riduzione della pressione sanitaria sono progettate specificatamente per applicazioni di lavorazione igieniche e asettiche in settori quali quello lattiero-caseario, delle bevande, della produzione di birra, farmaceutico e alimentare. Progettate in stretta conformità con lo standard sanitario 3-A 64-00, queste valvole presentano un design interno privo di giunti morti e fessure che impedisce la ritenzione del prodotto e la contaminazione microbica. Disponibili nelle configurazioni di tipo T e tipo L, sopportano differenziali di pressione compresi tra 0,5 e 8 bar, con una pressione operativa massima di 10 bar. Il corpo della valvola è lucidato con finitura sanitaria (Ra ≤ 0,6 μm) e realizzato in acciaio inossidabile AISI 316L, garantendo resistenza alla corrosione e facilità di pulizia. Dotata di guarnizioni conformi alla FDA come EPDM, FPM o silicone, la valvola offre un controllo della pressione preciso e stabile con un coefficiente di flusso elevato (Kv) e caratteristiche di flusso regolare. Compatto e modulare, supporta vari tipi di connessione tra cui raccordi a morsetto, a saldare e filettati, conformi agli standard internazionali come DIN, SMS, ISO e 3A. Questa valvola di riduzione della pressione è ideale per mantenere una pressione a valle costante in processi quali linee di pastorizzazione, filtrazione, fermentazione e riempimento ed è compatibile con le procedure Clean-in-Place (CIP) e Steam-in-Place (SIP) per garantire igiene e prestazioni ottimali.

Caratteristiche Tecniche

Specifiche: da 1/2" a 3" (da DN10 a DN65)
Materiale: 316L/1.4404, ASME BPE 316L/1.4435, NB2 Fe ≤ 0,5%
Pressione: fino a 10 bar (1,0 MPa)
Intervallo di temperatura: da -20 ℃ a +150 ℃ (a seconda del materiale della guarnizione)
Materiali di tenuta: EPDM, FKM, HNBR, PTFE
Standard di connessione: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
Metodi di connessione: filettata, a morsetto, a saldatura, flangiata
Finitura superficiale:
Standard: Ra < 0,6 μm
Lucidatura meccanica (MP): Ra <0,3 μm
Elettrolucidatura (EP): Ra < 0,3 μm
Certificazioni: FDA 177.2600, 3A-64-00, Glass II USP, Glass VI Capitolo 88, GB4806.11, Regolamento UE (CE) n. 1935/2004, PED 97/23/CE

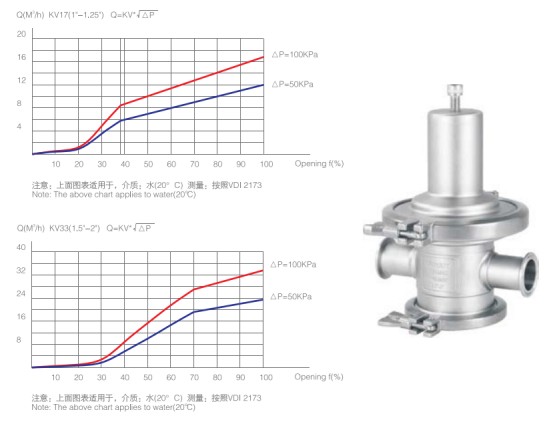

Grafico del flusso del riduttore di pressione

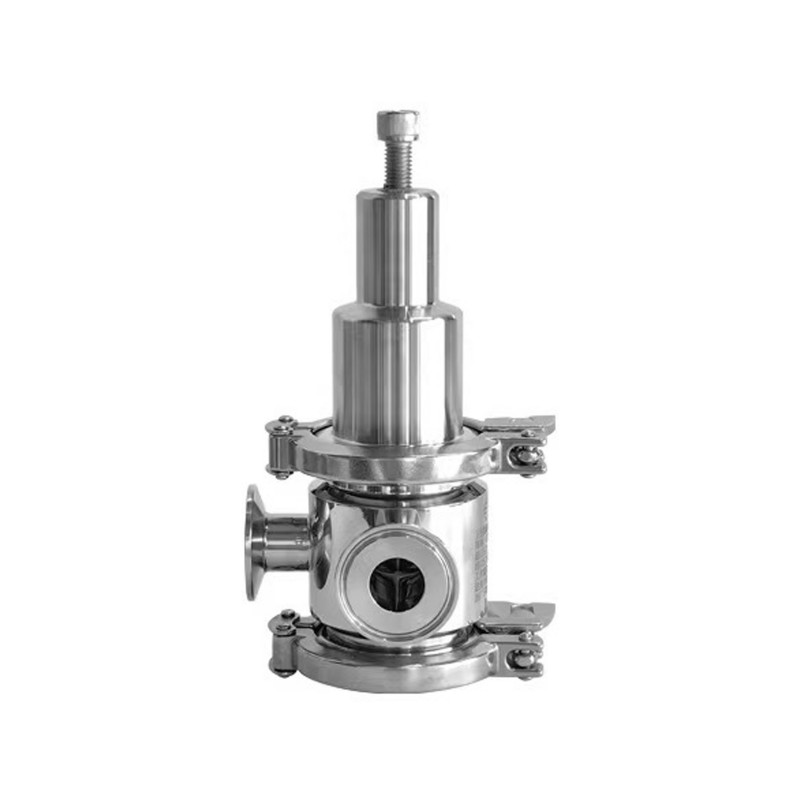

Riduttore di pressione tipo L

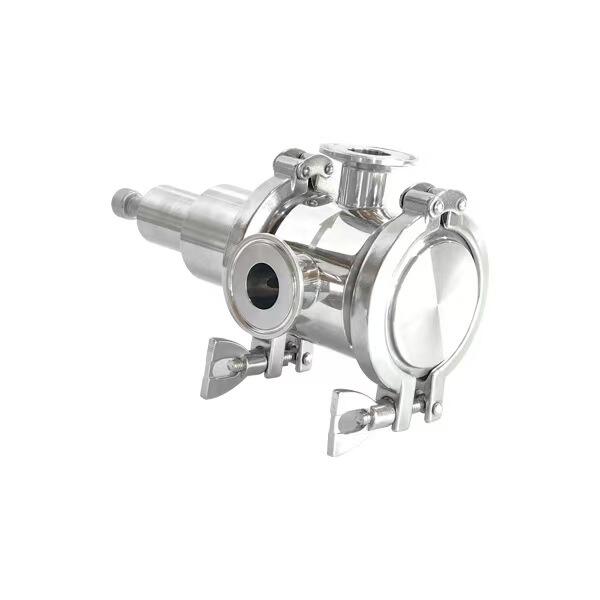

Riduttore di pressione tipo T
