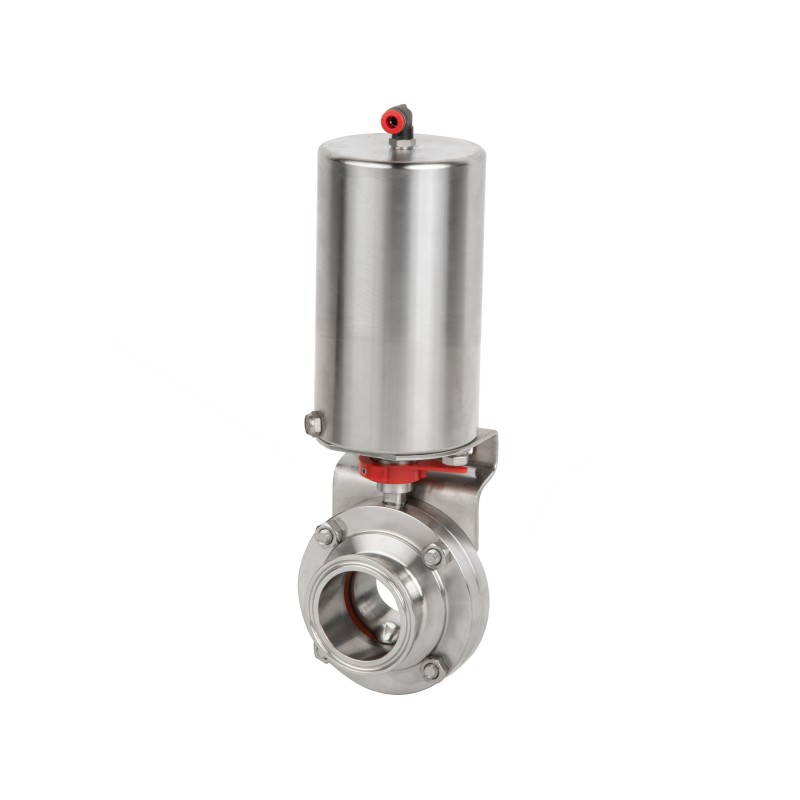

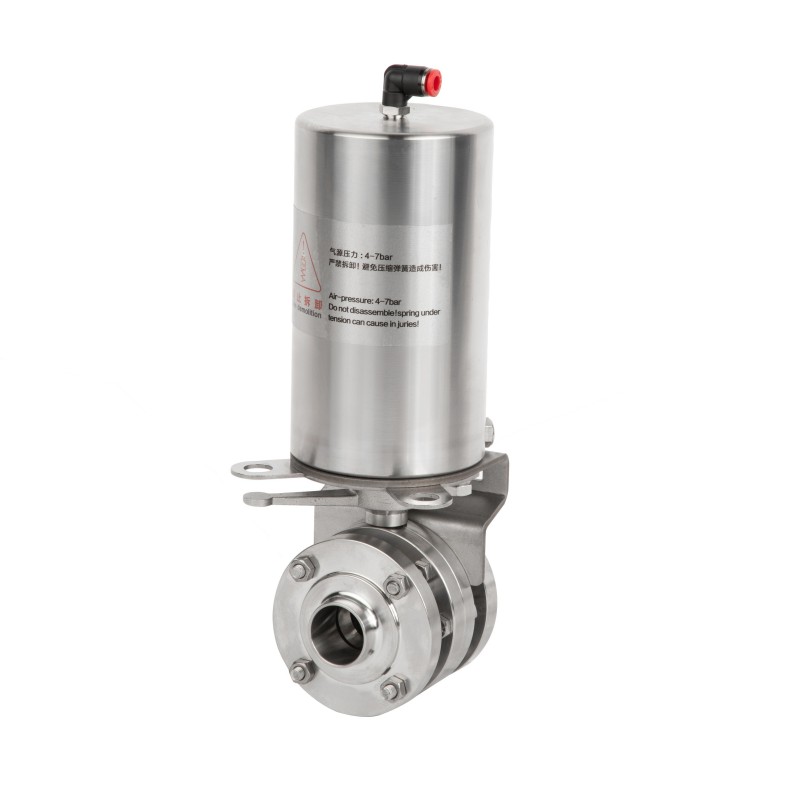

Valvola a farfalla pneumatica sanitaria

La valvola a farfalla pneumatica sanitaria può essere controllata manualmente con una maniglia di bloccaggio o azionata automaticamente tramite un attuatore pneumatico. L'attuatore è disponibile nei tipi NC (normalmente chiuso), NA (normalmente aperto) o a doppio effetto (aria/aria). Il suo design garantisce una rotazione affidabile di 90° con una coppia maggiore per una tenuta ermetica. La maniglia manuale consente di fissare la valvola in più posizioni per una regolazione precisa del flusso. Ideale per applicazioni sanitarie e igieniche che richiedono chiusura e controllo efficienti.

Invia richiesta

Descrizione del prodotto

Opzioni di funzionamento e progettazione dell'attuatore della valvola a farfalla pneumatica sanitaria serie BV6: controllo manuale e automatizzato

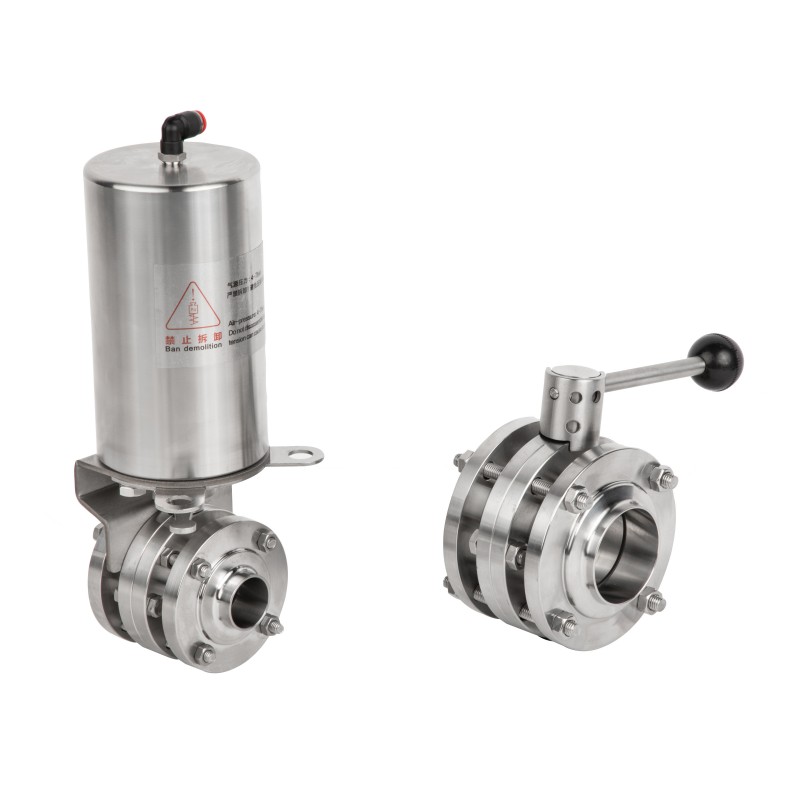

La valvola a farfalla può essere azionata a distanza tramite un attuatore pneumatico o manualmente tramite una maniglia, offrendo soluzioni flessibili per un'ampia gamma di applicazioni di controllo di processo.
L'attuatore pneumatico è disponibile in tre configurazioni standard:
Normalmente chiuso (NC)
Normalmente aperto (NO)
Doppio effetto (aria apre/aria chiude, A/A)
Il design dell'attuatore garantisce che il movimento assiale del pistone venga convertito in una precisa rotazione di 90° dell'albero della valvola. Questo meccanismo aumenta significativamente la coppia quando il disco della valvola entra in contatto con l'anello di tenuta, garantendo una chiusura sicura. Questa coppia migliorata fornisce eccellenti prestazioni di tenuta, soprattutto nei sistemi di processo igienici ad alta richiesta.
Per il funzionamento manuale, la maniglia di bloccaggio consente di fissare meccanicamente la valvola in varie posizioni, comprese posizioni completamente aperta, completamente chiusa, semiaperta o altre posizioni intermedie. Questa caratteristica consente una regolazione accurata del flusso ed è ideale per applicazioni che richiedono un controllo del fluido regolabile.

Parametro

Specifiche dell'attuatore pneumatico
Pressione dell'aria di controllo: 5–8 bar
Intervallo di temperatura operativa: da -25°C a +90°C
Consumo d'aria: 0,26 × P (bar)
Coppia massima in uscita:
Aria/Molla: 35 N·m (a 5 bar)
Aria/Aria: 65 N·m (a 5 bar)
L'attuatore è disponibile in tre configurazioni standard:
Normalmente chiuso (NC)
Normalmente aperto (NO)
Aria-aria (A/A)
Requisiti di qualità dell'aria compressa:
Dimensione massima delle particelle: 0,01 mm
Contenuto massimo di olio: 0,08 ppm
Punto di rugiada: 10°C inferiore alla temperatura ambiente o inferiore
Contenuto massimo di umidità: 7,5 g/kg

Tipo a pinza con pneumatico

Tipo di morsetto standard DIN con pneumatico

Misurare	A	B	L	H
DN20	20	34.5	66	241.5
DN25	26	50.5	66	243
DN32	32	50.5	66	246
DN40	38	50.5	68	249.5
DN50	50	64	70	257.5
DN65	66	91	72	267
DN80	81	106	92	274.5
DN100	100	119	94	284.5

Tipo di pinza standard SMS/3A/ISO con pneumatica

Misurare	A	B	L	H
1"	22.1	50.5	66	241.5
1,5"	34.9	50.5	68	246
2"	47.5	64	70	253.5
2,5"	60.2	77.5	72	261
3"	72.9	91	80	265
4"	97.6	119	94	284.5

Tipo di saldatura con pneumatica

Tipo di saldatura standard DIN con pneumatica

Misurare	A		S	L	H
Misurare	Serie1	Serie2	S	L	H
DN20	22	23	1.5	44	241.5
DN25	28	29	1.5	44	243
DN32	34	35	1.5	48	246
DN40	40	41	1.5	48	249.5
DN50	52	53	1.5	48	257.5
DN65	70		2	50	267
DN80	85		2	56	274.5
DN100	104		2	60	284.5

Tipo di saldatura standard SMS/3A/ISO con pneumatica

Misurare	A	S	L	H
1"	25.4	1.65	44	241.5
1,5"	38.1	1.65	48	246
2"	50.8	1.65	48	253.5
2,5"	63.5	1.65	50	261
3"	76.2	1.65	56	265
4"	101.6	2.11	60	284.5

Tipo filettato con pneumatico

Tipo filettato standard DIN con pneumatico

Misurare	A	B	L	H
DN20	20	RD44*1/6"	66	241.5
DN25	26	RD52*1/6"	66	243
DN32	32	RD58*1/6"	66	246
DN40	38	RD65*1/6"	68	249.5
DN50	50	RD78*1/6"	70	257.5
DN65	66	RD95*1/6"	72	267
DN80	81	RD110*1/4"	90	274.5
DN100	100	RD130*1/4"	94	284.5

Tipo filettato standard SMS con pneumatico

Misurare	A	B	L	H
1"	22.1	RD40*1/6"	66	241.5
1,5"	34.8	RD60*1/6"	68	246
2"	47.5	RD70*1/6"	70	253.5
2,5"	60.2	RD85*1/6"	80	261
3"	72.9	RD98*1/6"	80	265
4"	97.38	RD125*1/6"	94	284.5

Tipo filettato standard 3A con pneumatico

Misurare	A	B	L	H
1"	22.1	37,13*8TPIACME	66	241.5
1 1/2"	34.8	50,65*8TPIACME	68	246
2"	47.5	64,16*8TPIACME	70	253.5
2 1/2"	60.2	77,67*8TPIACME	72	261
3"	72.9	91,19*8TPIACME	80	265
4"	97.38	119,25*6TPIACME	96	284.5

Tipo in tre pezzi con pneumatico

Tipo a tre pezzi standard DIN con pneumatico

Misurare	A		S	L	H
Misurare	Serie1	Serie2	S	L	H
DN20	22	23	1.5	100	241.5
DN25	28	29	1.5	88	243
DN32	34	35	1.5	92	246
DN40	40	41	1.5	92	249.5
DN50	52	53	1.5	92	257.5
DN65	70		2	94	267
DN80	85		2	104	274.5
DN100	104		2	104	284.5

Tipo standard a tre pezzi SMS/3A/ISO con pneumatica

Misurare	A	S	L	H
1"	25.4	1.65	88	241.5
1,5"	38.1	1.65	92	246
2"	50.8	1.65	92	253.5
2,5"	63.5	1.65	94	261
3"	76.2	1.65	104	265
4"	101.6	2.11	104	284.5
