Dimensioni: 1”-- 4", DN25–DN100
Materiale: 316L/1.4404
Guarnizioni: PTFE/TFM (FDA 177.1550)
Temperatura: da -20°C a 150°C (standard), da -30°C a 200°C (opzionale)
Pressione: 10--30 bar (a seconda del materiale della guarnizione e della temperatura)
Modalità operative: manuale, pneumatica, elettrica
Finitura superficiale: superficie interna Ra 0,6 um, superficie esterna sabbiata.
Certificato: PED/97/23/CE, 3A, FDA
Controllo: posizionamento valvola regolatore di processo (vedi directory controller) Unità di controllo C-Top. Dispositivo AS-1 Collegamento terminale di comunicazione Netbus (opzioni), sensore di posizione PNP/NPN (opzioni)

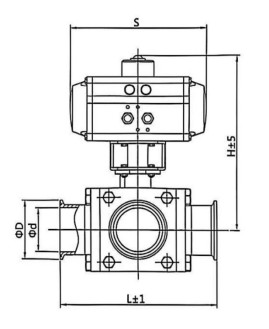

| Misurare | DN | L | d | D | H | S |
| 1/2" | DN15 | 148 | 12.7 | 25.2 | 120 | AT52 |
| 3/4” | DN20 | 155 | 19.05 | 25.2 | 134 | AT52 |
| 1" | DN25 | 168 | 25.4 | 50.5 | 155 | AT52 |
| 1 1/4” | DN32 | 198 | 31.8 | 50.5 | 160 | AT52 |
| 1 1/2" | DN40 | 220 | 38.1 | 50.5 | 180 | AT52 |
| 2" | DN50 | 245 | 50.8 | 64 | 201 | AT63 |
| 2 1/2" | DN65 | 270 | 63.5 | 77.5 | 211 | AT75 |
| 3 | DN80 | 290 | 76.2 | 91 | 249 | AT83 |
| 4 | DN100 | 330 | 101.6 | 119 | 309 | AT83 |
