Quando la pressione inferiore dello stelo della valvola supera la pressione superiore e la forza della molla, la valvola di ritegno si apre. Quando la pressione superiore è uguale alla pressione inferiore, la valvola di ritegno si chiude.
Una contropressione più elevata agisce sullo stelo della valvola e provoca la chiusura della valvola.

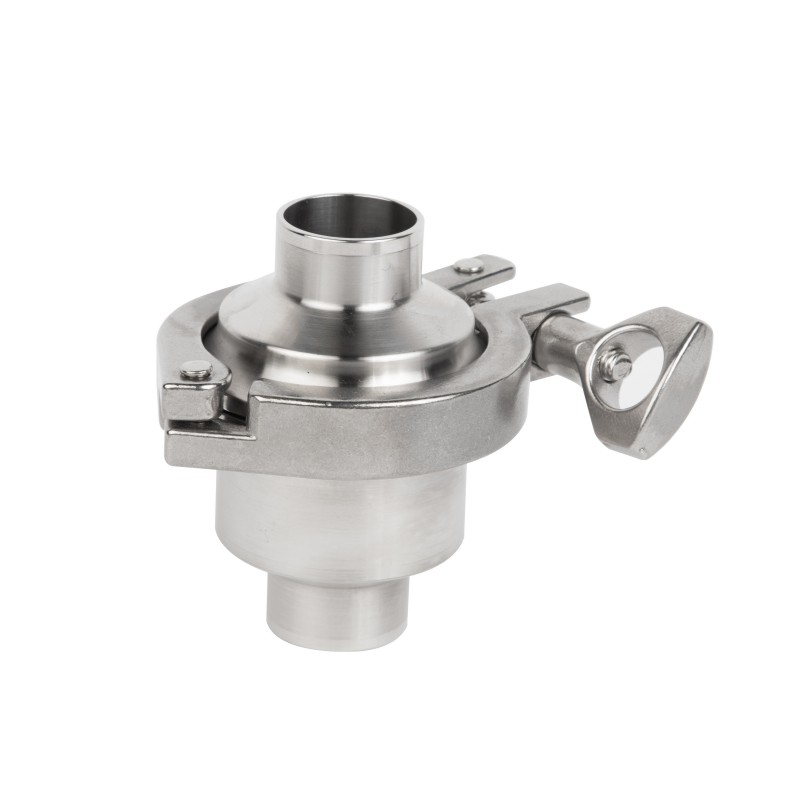

La valvola di ritegno sanitaria ZH4 ha due tipi: valvola di ritegno ZH4-1 che adotta il metodo di collegamento a morsetto, che è economico e pratico e ampiamente utilizzato nel settore alimentare. La valvola di ritegno ZH4-2 è composta da un corpo valvola ispessito e due pezzi di flangia, facili da installare e rimuovere.
| Dati tecnici | ||
| Materiale | Contattare le parti del prodotto | 304L/316L (1.4307/1.4404) Forgiato |
| parti del prodotto senza contatto | 304(1.4301) | |
| Fornire il certificato EN 10204 3.1B | ||
| Materiale di tenuta | standard | EPDM |
| opzione | NBR, FPM, silicone | |
| Materiale di tenuta Tutti i materiali di tenuta sono conformi alla norma FDA 177.2800 | ||
| Temperatura | Temperatura | -20~+135℃(EPDM) |
| Temperatura di sterilizzazione | 150 ℃ (massimo 20 minuti) | |
| Pressione | Pressione di apertura | ≈0,08 bar |
| Pressione massima di esercizio | 10bar | |
| Trattamento superficiale | Superficie interna | Ra <= 0,8um |
| Superficie esterna | Ra <= 1,6um | |
| Connessione | Norma di connessione | estremità saldata: serie DIN 118502 |
| estremità saldata: standard per tubi in POLLICI | ||
| Norma di connessione | ||
|
|

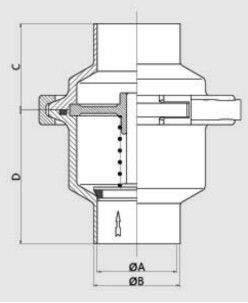

A | B | C | D |
| 1/2” | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4” | 15.75 | 25.2 | 28.5 | 39.5 |
| 1" | 22.1 | 50.5 | 38 | 59 |
| 1 1/2” | 34.8 | 50.5 | 38 | 59 |
| 2" | 47.5 | 64 | 38 | 59 |
| 2 1/2" | 60.2 | 77.5 | 38 | 59 |
| 3" | 72.9 | 91 | 42 | 59 |
| 4" | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2” | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4” | 15.75 | 19.05 | 28.5 | 39.5 |
| 1" | 22.1 | 25.4 | 38 | 59 |
| 1 1/2” | 34.8 | 38.1 | 38 | 59 |
| 2" | 47.5 | 50.8 | 38 | 59 |
| 2 1/2" | 60.2 | 63.5 | 38 | 59 |
| 3" | 72.9 | 76.2 | 42 | 59 |
| 4" | 97.38 | 101.6 | 44 | 55 |
